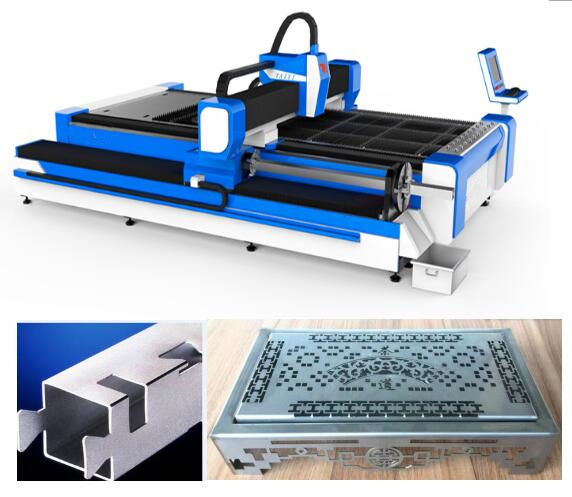

ss cijevi 3d stroj za lasersko rezanje / rezač ploča od 3 osovine od vlakana

detalji o proizvodu

Certifikacija: CE

Uvjeti plaćanja i slanja:

Minimalna količina narudžbe: 1Set

Cijena: Dogovor

Detalji pakiranja: 1 * 20GP spremnik

Vrijeme isporuke: 30 dana

Uvjeti plaćanja: L / C, D / A, T / T, D / P, Western Union, L / C

Sposobnost snabdijevanja: 50 seta mjesečno

Detaljan opis proizvoda

primjena ::	Sav metalni materijal	Debljina rezanja:	SS Upto 10mm, MS Upto 22cm
Tip lasera ::	Vlakno	CNC ili ne ::	Da
Način hlađenja ::	Hlađenje vodom	Softver za upravljanje ::	Cypcut
Podržani grafički format ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Mjesto podrijetla::	Kina
Broj modela::	TY-3015DG	Dostavna usluga:	Inženjeri na raspolaganju za servisiranje strojeva u inozemstvu
Ponavljanje točnosti:	+ -0.03mm	Radna temperatura::	0 ° C do 45 ° C
Radna vlaga ::	5%-95%	Raspon rezanja cijevi:	20-130mmx3000mm
Napon::	AC380V ± 10% 50 HZ (60HZ)	Područje rezanja:	3000 * 1500mm standardni, veći se mogu prilagoditi

Tijelo stroja

1. Taiyijevo kućište stroja s čeličnom strukturom od 8 mm, termičkom obradom od 600,, precizno zavarivanje, kako bi se osiguralo 20-godišnje korištenje bez deformacija.

2. Nosači s lijevanjem iz magnezijevih legura, snažna stabilnost bez deformacija, brzo kretanje.

3. Sustav za pušenje visoke učinkovitosti s obje strane tijela stroja, jaka segmentirana prašina i skupljanje pušenja, umanjit će štetu radniku.

4. Uvezen precizni reduktor prirubnice i servo motor, Velika brzina rada.

5. 70 noževa i 6 kliznih šipki na strojnom stropu, s tijesnim noževima za smanjenje upozorenja stroja, klizne šipke koje rade s cilindrima za jednostavno postavljanje i preuzimanje listova.

6. Fleksibilna kutija za utovar može se otvoriti s prednje i obje strane što je pogodno za radno stanje stroja.

Prednost stroja za lasersko rezanje vlakana

1. Usporedite s tradicionalnim laserom, vlaknasti laser je zaštita okoliša:
2. Mnogo manja potrošnja energije: učinkovitost fotoelektrične pretvorbe vlakna lasera 15 puta veća od tradicionalnog lasera.
3. Viša kvaliteta laserske točke: laserski izvor s jednim modulom
4. Niža potrošnja: Potrošnja električne energije je ispod 7KW na sat.

Analiza troškova po satu
Ne.	Artikal	Rezanje SS-a (1 mm)	Čelik za rezanje (5 mm)	Napomena
1	električni	1.4USD / sat	1.4USD / sat	1. Ako za rezanje koristimo Zrak, tada je trošak = električni naboj kompresora zraka + elektrika stroja + troši dijelove 2. Trošak koji smo računali na temelju lokalnih troškova u Dongguanu, postoji razlika u različitim zemljama. 3.Za rezanje različite debljine postoje različite potrošnje plinova
2	Plin (N2 / O2)	2USD / sat	1.4USD / sat
3	Zaštitna leća, mlaznica	0.06USD / sat	0.07USD / sat
Ukupni trošak		3.46USD / sat	2.87USD / sat

Specifikacija

Model	TY-3015DG
Laser izvor medija	Vlakno
Raspon rezanja (D * W)	3000 mm × 1500 mm
Z osovinski hod	250 mm
Maks. brzina pozicioniranja	120 m / min
X, Y osovina maks. ubrzati brzinu	1,0 g
Rashladni oblik	Vodeno hlađenje
Laserska valna duljina	1070nm
Izlazna snaga laserskog izvora	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Nije obavezno)
Min. rezni jaz	≤ 0,1 mm
Točnost pozicioniranja X, Y i Z osovina	± 0,03 mm
Ponovljena točnost pozicioniranja X, Y i Z osovina	± 0,01 mm
Debljina reznog materijala (prema materijalu)	0,2 - 25 mm
Model vozača	Uvezen servo motor
Potreba za napajanjem	380 V, 50/60 Hz
Radna temperatura	0-45 ℃
Kontinuirano radno vrijeme	24 sata
Težina stroja	Oko 12000 kg
Ukupna razina zaštite napajanja	IP54

Detaljne slike

	Ime:Tijelo i pribor stroja a.600 ℃ toplinska obrada, 24-satno hlađenje u peći, precizno zavarivanje CO2, kako bi se osiguralo 20-godišnje korištenje bez deformacija. b.Sinkrone X / Y / Z osi: Z-os može imati 150 mm, pogodno za rezanje mnogih različitih vrsta metalnih limova. c.Visoka kvaliteta jamči mu trajnost i lakše održavanje.
Ime:AC servo motor i vozač Uvoženi servo motor (osa Y koju pokreću dva servo motora) zajedno s sofisticiranim planetarnim reduktorom osigurava stabilan, precizan i pouzdan pogon.
	Ime:Precizni linearni vodiči Napredni sustav rezanja, laserski pogon i servo kretanje savršeno odgovaraju jedni drugima, uvezeni sustav visoke preciznosti zupčanika i pogonskog sustava, dvostruki radni stol za zamjenu, kako bi se osigurala veća brzina i preciznost obrade.
Ime:Rezna glava Beskontaktna glava za rezanje ima funkciju automatskog praćenja visine i protuudara, što uvelike poboljšava brzinu rezanja, glatkoću i točnost rezanja pod istom izlaznom snagom. Jednom riječju, učinkovitost rezanja može se povećati.
	Ime:Laserski izvor velika brzina, vrlo precizna linija rezanja i glatka rezna ivica

Ime:Tijelo i pribor stroja

a.600 ℃ toplinska obrada, 24-satno hlađenje u peći, precizno zavarivanje CO2, kako bi se osiguralo 20-godišnje korištenje bez deformacija.
b.Sinkrone X / Y / Z osi: Z-os može imati 150 mm, pogodno za rezanje mnogih različitih vrsta metalnih limova.
c.Visoka kvaliteta jamči mu trajnost i lakše održavanje.

Ime:AC servo motor i vozač

Uvoženi servo motor (osa Y koju pokreću dva servo motora) zajedno s sofisticiranim planetarnim reduktorom osigurava stabilan, precizan i pouzdan pogon.

Ime:Precizni linearni vodiči

Napredni sustav rezanja, laserski pogon i servo kretanje savršeno odgovaraju jedni drugima, uvezeni sustav visoke preciznosti zupčanika i pogonskog sustava, dvostruki radni stol za zamjenu, kako bi se osigurala veća brzina i preciznost obrade.

Ime:Rezna glava

Beskontaktna glava za rezanje ima funkciju automatskog praćenja visine i protuudara, što uvelike poboljšava brzinu rezanja, glatkoću i točnost rezanja pod istom izlaznom snagom. Jednom riječju, učinkovitost rezanja može se povećati.

Ime:Laserski izvor

velika brzina, vrlo precizna linija rezanja i glatka rezna ivica

Rezanje uzoraka

Trening

Nakon potpisivanja ugovora, vaša tvrtka može dogovoriti tehnologa da dođe u našu tvornicu kako bi naučio osnovna znanja o opremi i osnovnim osnovama rada, dovoljno vremena za obuku oko 1-3 dana, sadržaj obuke je sljedeći:
a) Uobičajeni trening softver za crtanje;
b) Postupci obučavanja i isključenja stroja;
c) značaj parametara upravljačke ploče i softvera, postavke raspona parametara;
d) osnovno čišćenje i održavanje stroja;
e) Uobičajeno rješavanje problema s hardverom;
f) oprez rada,

Jamstvo SS strojeva i strojeva za lasersko rezanje listova

a) .1Godina cijelog stroja (pregovara se od umjetne štete.).
b) .Laser izvor 2 godine jamstva
c). Dugotrajno održavanje i opskrba rezervnim dijelovima
d). Besplatna obuka operativnih djelatnika. (inženjer može otići u inozemstvo po dogovoru.)
