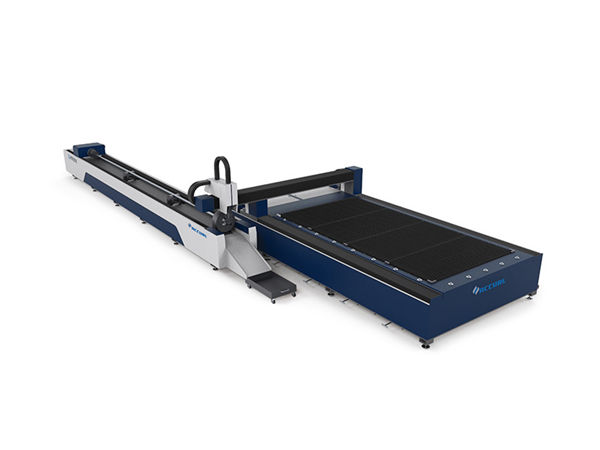

metalne cijevi 3d stroj za lasersko rezanje / stroj za automatsko rezanje cijevi

metalne cijevi 3d stroj za lasersko rezanje / stroj za automatsko rezanje cijevi

detalji o proizvodu


Certifikacija: CE
Uvjeti plaćanja i slanja:
Minimalna količina narudžbe: 1Set
Cijena: Dogovor
Detalji pakiranja: 1 * 20GP spremnik
Vrijeme isporuke: 30 dana
Uvjeti plaćanja: L / C, D / A, T / T, D / P, Western Union, L / C
Sposobnost snabdijevanja: 50 seta mjesečno

Detaljan opis proizvoda


primjena ::Sav metalni materijalDebljina rezanja:SS Upto 10mm, MS Upto 22cm
Tip lasera ::VlaknoCNC ili ne ::Da
Način hlađenja ::Hlađenje vodomSoftver za upravljanje ::Cypcut
Podržani grafički format ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTMjesto podrijetla::Kina
Broj modela::TY-3015DGDostavna usluga:Inženjeri na raspolaganju za servisiranje strojeva u inozemstvu
Ponavljanje točnosti:+ -0.03mmRadna temperatura::0 ° C do 45 ° C
Radna vlaga ::5%-95%Raspon obrade:20-130mmx3000mm
Napon::AC380V ± 10% 50 HZ (60HZ)Područje rezanja:3000 * 1500mm standardni, veći se mogu prilagoditi

Tijelo stroja


1. Tijelo našeg stroja s čeličnom konstrukcijom od 8 mm, termičkom obradom od 600,, precizno zavarivanje, kako bi se osiguralo 20-godišnje korištenje bez deformacija.
2. Nosači s lijevanjem iz magnezijevih legura, snažna stabilnost bez deformacija, brzo kretanje.
3. Sustav za pušenje visoke učinkovitosti s obje strane tijela stroja, jaka segmentirana prašina i skupljanje pušenja, umanjit će štetu radniku.
4. Uvezen precizni reduktor prirubnice i servo motor, Velika brzina rada.
5. 70 noževa i 6 kliznih šipki na strojnom stropu, s tijesnim noževima za smanjenje upozorenja stroja, klizne šipke koje rade s cilindrima za jednostavno postavljanje i preuzimanje listova.
6. Fleksibilna kutija za utovar može se otvoriti s prednje i obje strane što je pogodno za radno stanje stroja.

Prednost stroja za lasersko rezanje vlakana


1) Izvrsna kvaliteta snopa: Manji promjer fokusa i visoka radna učinkovitost, visoka kvaliteta.
2) Velika brzina rezanja: Brzina rezanja je veća od 60m / min
3) Stabilan rad: Usvajanje vrhunskih lasera za uvoz vlakana, stabilnih performansi, ključni dijelovi mogu
dostići 100.000 sati;
4) Visoka učinkovitost za fotoelektričnu pretvorbu: Usporedite s CO2 strojem za lasersko rezanje,
Stroj za lasersko rezanje vlakana ima trostruku učinkovitost fotoelektrične pretvorbe
5) Niski troškovi i nisko održavanje: Uštedite energiju i zaštitite okoliš. Stopa fotoelektrične pretvorbe
iznosi do 25-30%. Mala potrošnja električne energije, iznosi samo oko 20% -30% tradicionalnog CO2 lasera
stroj za rezanje. Prijenos vlakana nije potreban reflektirajući objektiv, osim troškova održavanja;
6) Jednostavne operacije: prijenos vlakana, bez podešavanja optičke staze;
7) Izuzetno fleksibilni optički efekti: Kompaktan dizajn, jednostavan za fleksibilne zahtjeve izrade.

Specifikacija


Laser izvor medijaVlakno
Raspon rezanja (D * W)3000 mm × 1500 mm
Z osovinski hod250 mm
Maks. brzina pozicioniranja120 m / min
X, Y osovina maks. ubrzati brzinu1,0 g
Rashladni oblikVodeno hlađenje
Laserska valna duljina1070nm


Izlazna snaga laserskog izvora



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Nije obavezno)

Min. rezni jaz≤ 0,1 mm
Točnost pozicioniranja X, Y i Z osovina± 0,03 mm
Ponovljena točnost pozicioniranja X, Y i Z osovina± 0,01 mm
Debljina reznog materijala (prema materijalu)0,2 - 25 mm
Model vozačaUvezen servo motor
Potreba za napajanjem380 V, 50/60 Hz
Radna temperatura0-45 ℃
Kontinuirano radno vrijeme24 sata
Težina strojaOko 12000 kg
Ukupna razina zaštite napajanjaIP54

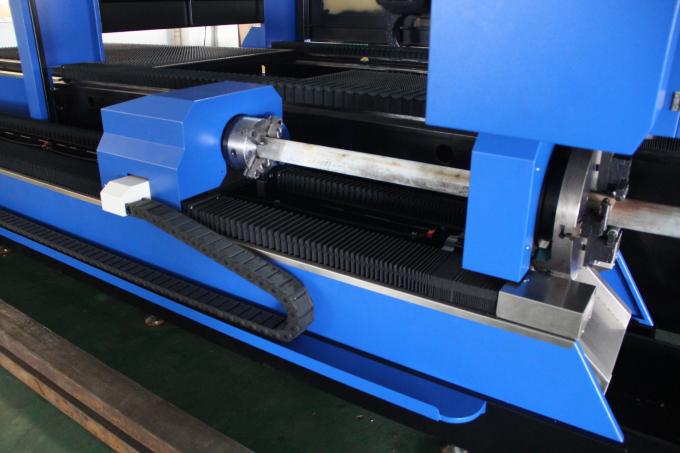

Detaljne slike


Ime: Tijelo stroja i dodatna oprema.600 ℃ toplinska obrada, 24 sata hlađenja u pećnici, precizno zavarivanje CO2, kako bi se osiguralo 20 godina upotrebe bez deformacija.
b.Sinkrone X / Y / Z osi: Z-os može imati 150 mm, pogodno za rezanje mnogih različitih vrsta metalnih limova.
c.Visoka kvaliteta jamči mu trajnost i lakše održavanje.
Ime:AC servo motor i vozač Uvezen servo motor (Y-os pokreću dva servo motora), zajedno s sofisticiranim planetarnim reduktorom osigurava stabilan, precizan i pouzdan pogon.
Ime:Precizni linearni vodičiPoboljšani sustav rezanja, laserski pogon i servo kretanje savršeno se međusobno uklapaju, uvezeni sustav visoke preciznosti zupčanika i pogonski sustav, izmjenjivi dvostruki radni stol kako bi se osigurala veća brzina i preciznost obrade ..
Ime:Rezna glava Beskontaktna glava za rezanje ima funkciju automatskog praćenja visine i protuudara, što uvelike poboljšava brzinu rezanja, glatkoću i točnost rezanja pod istom izlaznom snagom. Jednom riječju, učinkovitost rezanja može se povećati.
Ime:Laserska brzina, brza linija rezanja i glatka rezne ivice

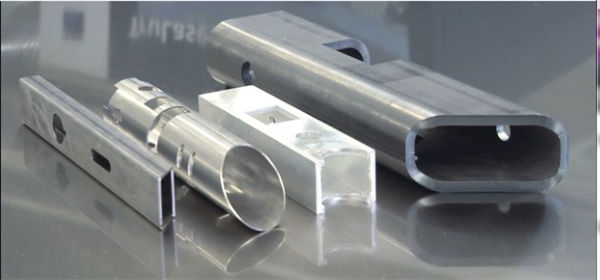

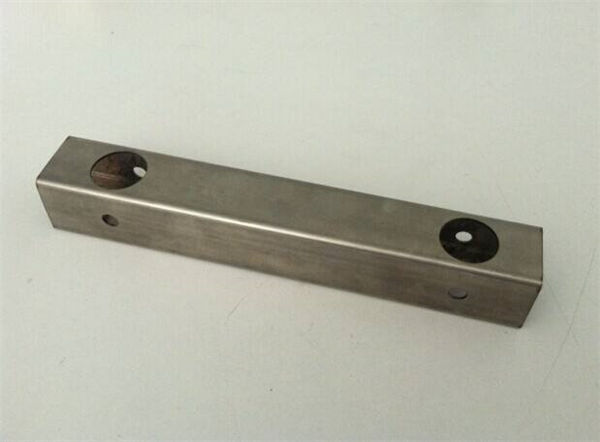

Rezanje uzoraka


Trening


Nakon potpisivanja ugovora, vaša tvrtka može dogovoriti tehnologa da dođe u našu tvornicu kako bi naučio osnovna znanja o opremi i osnovnim osnovama rada, dovoljno vremena za obuku oko 1-3 dana, sadržaj obuke je sljedeći:
a) Uobičajeni trening softver za crtanje;
b) Postupci obučavanja i isključenja stroja;
c) značaj parametara upravljačke ploče i softvera, postavke raspona parametara;
d) osnovno čišćenje i održavanje stroja;
e) Uobičajeno rješavanje problema s hardverom;
f) Oprez rada
