3d stroj za lasersko rezanje cypcut vlakana 1070nm laserska valna duljina

detalji o proizvodu

Certifikacija: CE
Uvjeti plaćanja i slanja:
Minimalna količina narudžbe: 1Set
Cijena: Dogovor
Detalji pakiranja: 1 * 20GP spremnik
Vrijeme isporuke: 30 dana za stroj za lasersko rezanje lima i cijevi
Uvjeti plaćanja: L / C, D / A, T / T, D / P, Western Union, L / C
Sposobnost snabdijevanja: 50 seta mjesečno

Detaljan opis proizvoda

primjena ::	Sav metalni materijal	Debljina rezanja:	SS Upto 10mm, MS Upto 22cm
Tip lasera ::	Vlakno	CNC ili ne ::	Da
Način hlađenja ::	Hlađenje vodom	Softver za upravljanje ::	Cypcut
Podržani grafički format ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Mjesto podrijetla::	Kina
Broj modela::	TY-3015DG	Dostavna usluga:	Inženjeri na raspolaganju za servisiranje strojeva u inozemstvu
Ponavljanje točnosti:	+ -0.03mm	Radna temperatura::	0 ° C do 45 ° C
Radna vlaga ::	5%-95%	Raspon obrade:	20-130mmx3000mm
Napon::	AC380V ± 10% 50 HZ (60HZ)	Područje rezanja:	3000 * 1500mm standardni, veći se mogu prilagoditi

Tijelo stroja

1. Tijelo našeg stroja s čeličnom konstrukcijom od 8 mm, termičkom obradom od 600,, precizno zavarivanje, kako bi se osiguralo 20-godišnje korištenje bez deformacija.
2. Nosači s lijevanjem iz magnezijevih legura, snažna stabilnost bez deformacija, brzo kretanje.
3. Sustav za pušenje visoke učinkovitosti s obje strane tijela stroja, jaka segmentirana prašina i skupljanje pušenja, umanjit će štetu radniku.
4. Uvezen precizni reduktor prirubnice i servo motor, Velika brzina rada.
5. 70 noževa i 6 kliznih šipki na strojnom stropu, s tijesnim noževima za smanjenje upozorenja stroja, klizne šipke koje rade s cilindrima za jednostavno postavljanje i preuzimanje listova.
6. Fleksibilna kutija za utovar može se otvoriti s prednje i obje strane što je pogodno za radno stanje stroja.

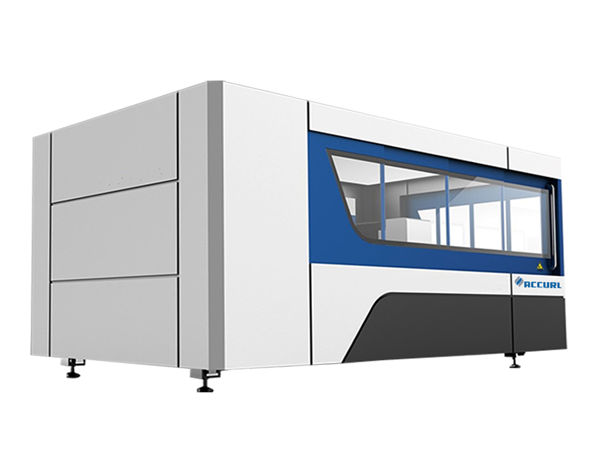

cypcut vlakno 3d stroj za lasersko rezanje 1070nm laserska valna duljina

Prednost stroja za laserske vlakna

1) Izvrsna kvaliteta snopa: Manji promjer fokusa i visoka radna učinkovitost, visoka kvaliteta.
2) Velika brzina rezanja: Brzina rezanja je veća od 60m / min
3) Stabilan rad: Usvajanje vrhunskih lasera za uvoz vlakana, stabilnih performansi, ključni dijelovi mogu
dostići 100.000 sati;
4) Visoka učinkovitost za fotoelektričnu pretvorbu: Usporedite s CO2 strojem za lasersko rezanje,
Stroj za lasersko rezanje vlakana ima trostruku učinkovitost fotoelektrične pretvorbe
5) Niski troškovi i nisko održavanje: Uštedite energiju i zaštitite okoliš. Stopa fotoelektrične pretvorbe
iznosi do 25-30%. Mala potrošnja električne energije, iznosi samo oko 20% -30% tradicionalnog CO2 lasera
stroj za rezanje. Prijenos vlakana nije potreban reflektirajući objektiv, osim troškova održavanja;
6) Jednostavne operacije: prijenos vlakana, bez podešavanja optičke staze;
7) Izuzetno fleksibilni optički efekti: Kompaktan dizajn, jednostavan za fleksibilne zahtjeve izrade.

Specifikacija

Laser izvor medija	Vlakno
Raspon rezanja (D * W)	3000 mm × 1500 mm
Z osovinski hod	250 mm
Maks. brzina pozicioniranja	120 m / min
X, Y osovina maks. ubrzati brzinu	1,0 g
Rashladni oblik	Vodeno hlađenje
Laserska valna duljina	1070nm
Izlazna snaga laserskog izvora	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Nije obavezno)
Min. rezni jaz	≤ 0,1 mm
Točnost pozicioniranja X, Y i Z osovina	± 0,03 mm
Ponovljena točnost pozicioniranja X, Y i Z osovina	± 0,01 mm
Debljina reznog materijala (prema materijalu)	0,2 - 25 mm
Model vozača	Uvezen servo motor
Potreba za napajanjem	380 V, 50/60 Hz
Radna temperatura	0-45 ℃
Kontinuirano radno vrijeme	24 sata
Težina stroja	Oko 12000 kg
Ukupna razina zaštite napajanja	IP54

Detaljne slike

	Ime: Tijelo stroja i dodatna oprema a.600 ℃ toplinska obrada, 24-satno hlađenje u peći, precizno zavarivanje CO2, kako bi se osiguralo 20-godišnje korištenje bez deformacija. b.Sinkrone X / Y / Z osi: Z-os može imati 150 mm, pogodno za rezanje mnogih različitih vrsta metalnih limova. c.Visoka kvaliteta jamči mu trajnost i lakše održavanje.
Ime:AC servo motor i vozač Uvoženi servo motor (osa Y koju pokreću dva servo motora) zajedno s sofisticiranim planetarnim reduktorom osigurava stabilan, precizan i pouzdan pogon.
	Ime:Precizni linearni vodiči Napredni sustav rezanja, laserski pogon i servo kretanje savršeno odgovaraju jedni drugima, uvezeni sustav visoke preciznosti zupčanika i pogonskog sustava, dvostruki radni stol za zamjenu, kako bi se osigurala veća brzina i preciznost obrade.
Ime:Rezna glava Beskontaktna glava za rezanje ima funkciju automatskog praćenja visine i protuudara, što uvelike poboljšava brzinu rezanja, glatkoću i točnost rezanja pod istom izlaznom snagom. Jednom riječju, učinkovitost rezanja može se povećati.
	Ime:Laserski izvor velika brzina, vrlo precizna linija rezanja i glatka rezna ivica

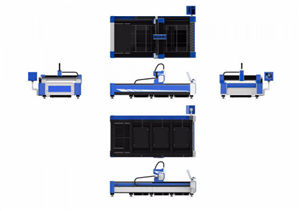

Ime: Tijelo stroja i dodatna oprema

a.600 ℃ toplinska obrada, 24-satno hlađenje u peći, precizno zavarivanje CO2, kako bi se osiguralo 20-godišnje korištenje bez deformacija.
b.Sinkrone X / Y / Z osi: Z-os može imati 150 mm, pogodno za rezanje mnogih različitih vrsta metalnih limova.
c.Visoka kvaliteta jamči mu trajnost i lakše održavanje.

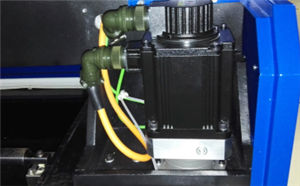

Ime:AC servo motor i vozač

Uvoženi servo motor (osa Y koju pokreću dva servo motora) zajedno s sofisticiranim planetarnim reduktorom osigurava stabilan, precizan i pouzdan pogon.

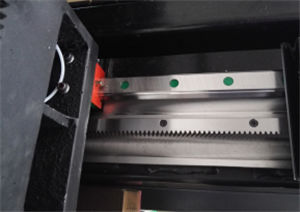

Ime:Precizni linearni vodiči

Napredni sustav rezanja, laserski pogon i servo kretanje savršeno odgovaraju jedni drugima, uvezeni sustav visoke preciznosti zupčanika i pogonskog sustava, dvostruki radni stol za zamjenu, kako bi se osigurala veća brzina i preciznost obrade.

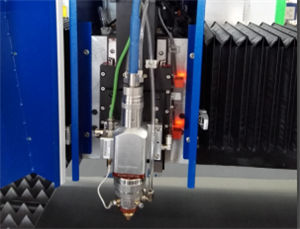

Ime:Rezna glava

Beskontaktna glava za rezanje ima funkciju automatskog praćenja visine i protuudara, što uvelike poboljšava brzinu rezanja, glatkoću i točnost rezanja pod istom izlaznom snagom. Jednom riječju, učinkovitost rezanja može se povećati.

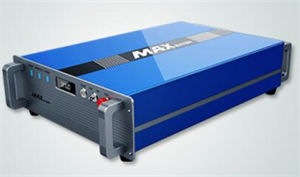

Ime:Laserski izvor

velika brzina, vrlo precizna linija rezanja i glatka rezna ivica

Rezanje uzoraka

Trening

Nakon potpisivanja ugovora, vaša tvrtka može dogovoriti tehnologa da dođe u našu tvornicu kako bi naučio osnovna znanja o opremi i osnovnim osnovama rada, dovoljno vremena za obuku oko 1-3 dana, sadržaj obuke je sljedeći:
a) Uobičajeni trening softver za crtanje;
b) Postupci obučavanja i isključenja stroja;
c) značaj parametara upravljačke ploče i softvera, postavke raspona parametara;
d) osnovno čišćenje i održavanje stroja;
e) Uobičajeno rješavanje problema s hardverom;
f) oprez rada,

garancija

a) .1God cijelog stroja za stroj za lasersko rezanje cijevnih vlakana. (Pregovara se o ljudskoj šteti.).
b) .Laser izvor 2 godine jamstva
c). Dugotrajno održavanje i opskrba rezervnim dijelovima
d). Besplatna obuka operativnih djelatnika. (inženjer može otići u inozemstvo po dogovoru.)
