stroj za lasersko rezanje vlakana male veličine, automatsko pozicioniranje 800 vata

detalji o proizvodu

Certifikacija: ISO9001: 2008

Uvjeti plaćanja i slanja:

Minimalna količina narudžbe: 1 jedinica

Cijena: pregovaranje

Detalji pakiranja: Drvena futrola

Vrijeme isporuke: 7-15 dana

Sposobnost snabdijevanja: 2000 jedinica mjesečno

Detaljan opis proizvoda

Ime proizvoda:	Laserski stroj za rezanje vlakana male veličine 5050	Laserska snaga:	300w Do 800w
Radno područje:	500 * 500mm	Maksimalna brzina kretanja:	60m / min
Točnost pozicioniranja:	± 0.01-0.03	Snaga opskrbe:	3 × 380 V ± 10% 220 V ± 10%
Paket:	Drvena kutija	jamstvo:	1 godina

Ovaj model prihvaća visoko preciznost linearnog radnog stola motora, visoku preciznost, veliku brzinu; opcionalno visoko precizno automatsko pozicioniranje CCD-a, automatsko umjeravanje. Cijeli proces kontroliran automatskim računalnim softverom, povratnim informacijama u stvarnom vremenu softverskog sučelja, pravovremeno razumijevanje statusa obrade, beskontaktni program za obradu, bez mehaničkih naprezanja i deformacija, jednostavan rad, velika preciznost rezanja.

1, Praktični novi tip integriranog patenta, može se podudarati s različitim vrstama ili proizvođačima izvora lasera, kompaktna struktura pouzdana, sigurna, praktična i razumna.
2, Korištenjem optičke mramorne platforme, antivibracijski okvir, pogodan za kretanje velike brzine, visoku stabilnost.
3, Visoka preciznost, s punom povratnom informacijom linearni motorni sto, brzina je brza; veliko vizualno precizno pozicioniranje na radnom području je opcionalno, automatsko precizno umjeravanje.
4, integrirana kontrola s više funkcija, neovisno istraživanje i razvoj patentnog softvera, automatska kontrola softvera u obradi, povratno informatičko programsko sučelje u stvarnom vremenu, pokazujući sve funkcije i sve dijelove statusa obrade; beskontaktni način obrade, bez mehaničkih naprezanja i deformacija.

Konfiguracija

^#	^Artikal	^{Specifikacija}	^marka	^Napomena
¹	^{Laserski izvor}	^800W	^Maxphotonics
²	^{linearni motor}
³	^{Optička rešetka}	^{razlučivost 0,5µm}	^Španija
⁴	^Vozač		^servotronix
⁵	^{Z osi grupa modula vijaka}
⁶	^{Glava za rezanje laserom}	^BT230
⁷	^{Precizna linearna vodilica}		^Hiwin
⁸	^Mramor	^{18001350200}	^Shandong
⁹	^{Organski pokrov}	^Standard
¹⁰	^{Strojni materijal}	^Standard		^{zrakoplovna aluminijska legura}

Parametar

^{Radna veličina}		^{500 × 500 (mm)}
^{Maks. Ubrzanje}		^1.2g
^{X AXIS}	^{Maks. Brzina kretanja}	^{60m / min}
	^put	^500mm
	^{Točnost pozicioniranja}	^{± 0.01mm}
	^{Točnost ponavljanja}	^{± 0.004mm}
^{Y OSI}	^{Maks. Brzina kretanja}	^{60m / min}
	^put	^500mm
	^{Točnost pozicioniranja}	^{± 0.01mm}
	^{Točnost ponavljanja}	^{± 0.004mm}
^{Z AXIS}	^put	^100mm

Radni uvjeti

¹	^{Radna temperatura}	^{-10 ℃ ~ 45 ℃}
²	^{Relativna vlaga}	^{＜ 90% bez kondenzatora}
³	^okolina	^{Dobra ventilacija, bez vibracija}
⁴	^Napajanje	^{3 × 380 V ± 10% 220 V ± 10%}
⁵	^{Frekvencija napajanja}	^50Hz

4. Strojni prijedlog

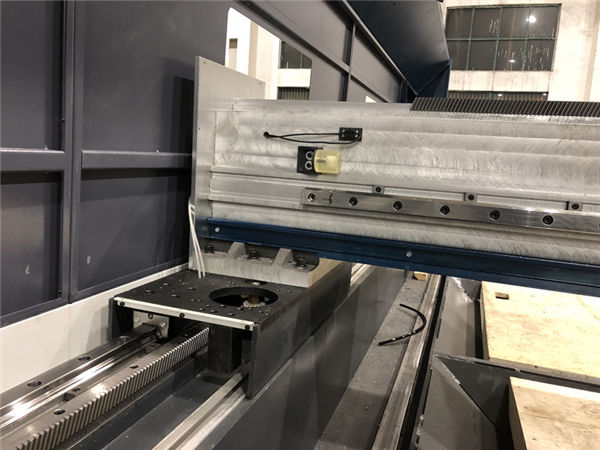

4. 1 Strojni stalak prihvaća mramornu strukturu i američki CNC sustav laserskog rezanja. S integriranim dizajniranjem, kroz obradu grednih glodalica, kako bi kretanje bilo precizno. Linearni sustav vožnje, prijateljsko sučelje i dugoročno stabilan rad.
Usvojena THK Japan precizna linearna vodilica, visoke točnosti, niske abrazije i jednostavna za sastavljanje ili izmjenu.4. 2 laserska glava za rezanje
BT230 (Raytools, švicarska marka) laserska rezna glava sa automatskim fokusnim sustavom. To može spriječiti otpad materijala od rezanja izobličenja. Zaštitno staklo može zadržati i zaštititi niske troškove važnih optičkih dijelova unutar glave za rezanje. Sustav automatskog fokusiranja pogodan je za obradu nepuščanih lima. U kombinaciji s visokokvalitetnim laserima BT230 može se široko koristiti u keramičkoj, medicinskoj, poluvodičkoj i drugim industrijama.

^Artikal	^Parametar
^sužavanje	^100mm
^fokus	^125mm
^{optički otvor}	^25mm
^{mlaznica (pojedinačna)}	^{: 0,8 / 1,0 / 1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0 mm}
^{materijali za leće}	^kvarcni
^{čep od vlakana}	^QBH
^{Pomoćni tlak}	^{Maks. 20bar}
^težina	^{~ 1.5kg}

Kontrolni sustav

Korištenje profesionalnih računalnih računalnih operacija, grafičko sučelje, jednostavno rukovanje, profesionalni softver za upravljanje rezanjem može slobodno dizajnirati različite grafike i tekst, obradu u stvarnom vremenu, podršku CAD-a, CorelDraw i drugog profesionalnog softverskog mapiranja.
, Visokokvalitetni industrijski rad računala
, CNC sustav rezanja koji se lako koristi
, Z automatsko praćenje osi Z

Prikaz aplikacija

Primjenjuje se za razne rezanje i probijanje lima i druge vrste laserske obrade, poput hardvera, dijelova elektronike široke potrošnje, raznih instrumenata, industrijskog rezanja lima; precizno rezanje i bušenje raznih metalnih materijala.
