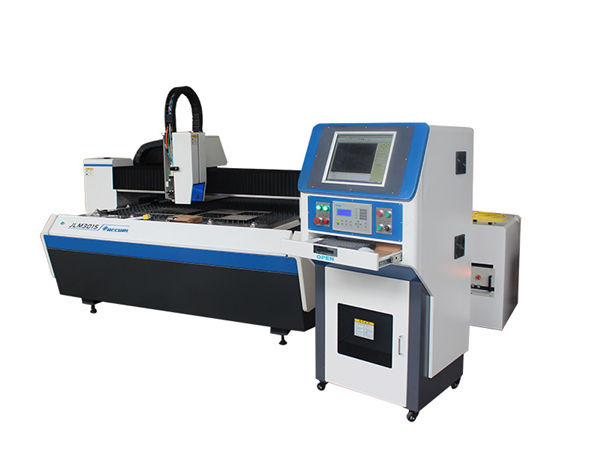

visoke preciznosti malih strojeva za lasersko rezanje tankih ploča protiv korozije

detalji o proizvodu

Precizni stroj za lasersko rezanje dizajnirao je i izradio RISE LASER. Usvojen s vodećom laserskom tehnologijom za primjenu tankih ploča. Stroj je kombiniran s mramornim i Cypcut sustavom laserskog rezanja. S integriranim dizajnom, dvostrukim grednim sustavom linearnog pokretanja motora, prijateljskim sučeljem i dugoročnim stabilnim radom.

* Sigurnosna struktura
* Manje zanimanja, dobro za malu radionicu.
* Jednostavan rad
* Vodeći sustav rezanja cypcut-a, jednostavan za upotrebu.
* Habanje protiv korozije
* Dostupno je besplatno održavanje dijelova za prijenos, korozivno rezanje materijala.
* Stabilan i izdržljiv
* Mramorni alatni stroj, manje izobličenja, visoka stabilnost, anti-šok tokom rada velike brzine.
* Precizno rezanje
* Najbolje rezanje dolazi iz švicarske RAYTOOLS laserske glave za rezanje
* Vlaknasti laseri
* Usvojeni s vrhunskim laserima za proizvodnju vlakana u Kini, napravljeni uz dobru kvalitetu i stabilnost.
* Precizni mehanizam za kretanje
* Dvostruki linearni sustav vožnje može poboljšati preciznost i učinkovitost rezanja.

^{Konfiguracija}

^Parametar

^{Radni uvjeti}

Strojni prijedlog

4.1 Strojni stalak prihvaća mramornu strukturu i američki CNC sustav laserskog rezanja. S integriranim dizajniranjem, kroz obradu grednih glodalica, kako bi kretanje bilo precizno. Linearni sustav vožnje, prijateljsko sučelje i dugoročno stabilan rad.
Prihvaćena THK Japan precizna linearna vodilica, visoke točnosti, niske abrazije i jednostavna za sastavljanje ili zamjenu.

4. 2 laserska glava za rezanje
BT230 (Raytools, švicarska marka) laserska rezna glava sa automatskim fokusnim sustavom. To može spriječiti otpad materijala od rezanja izobličenja. Zaštitno staklo može zadržati i zaštititi niske troškove važnih optičkih dijelova unutar glave za rezanje. Sustav automatskog fokusiranja pogodan je za obradu nepuščanih lima. U kombinaciji s visokokvalitetnim laserima BT230 može se široko koristiti u keramičkoj, medicinskoj, poluvodičkoj i drugim industrijama.

4. 3 Upravljački sustav

Korištenje profesionalnih računalnih računalnih operacija, grafičko sučelje, jednostavno rukovanje, profesionalni softver za upravljanje rezanjem može slobodno dizajnirati različite grafike i tekst, obradu u stvarnom vremenu, podršku CAD-a, CorelDraw i drugog profesionalnog softverskog mapiranja.
, Visokokvalitetni industrijski rad računala
, CNC sustav rezanja koji se lako koristi
, Z automatsko praćenje osi Z
CNC upravljački sustav rezanja
CNC sustav upravljanja rezanjem je upotreba upravljačke kartice visokih performansi, utemeljene na razvoju sustava Windows XP Professional, potpuno spajanje s CNC upravljačkim sustavom, stoga se kontrola u stvarnom vremenu i softver nadograđuje između strojnog i laserskog izvora zgodnije i brže.

Glavne značajke upravljačkog sustava

Stabilan rad, dobra sposobnost interferencije
Velika brzina u pokretu, gladak start i zaustavljanje
Dobar učinak rezanja, velika brzina rezanja
Pojačani kapacitet za veliku obradu podataka
Izlazna kontrola: podrška jedinstvenom načinu izlaza entiteta, podržavanje bilo kojeg položaja za početak rezanja, u kombinaciji s NC i grafikom dva načina izlaza, može se mijenjati nakon zaustavnih parametara.

Softver

l Dostupna je engleska verzija
l Spremam datoteke za obradu kao ponovno zatražene
l radni prikaz i stanje rezanja
l Mogu podržati DXF, međunarodne datoteke G G kodova.
l Proračun za rezanje automatski
l Prema potrebama obrade, podržava promjenu početnog početka rezanja i smjer obrade, u međuvremenu će se dinamika sustava prilagoditi tako da usmjerava ili usmjerava položaj linije.
Optimizirajte radno vrijeme prilikom uvoza datoteka ili ručnog prilagođavanja.
Dostupni su djelomični podaci koji se uvoze i primjenjuju iz grupe
Softver za automatsko gniježđenje CAM
Visok odziv, visoka brzina uzorkovanja, visoka brzina prijenosa, jamče stabilnost servo sustava, kroz sustav, ključ može kalibrirati rad senzora.
EtherCAT BUS CNC sustav (AheadTechs) može podržati fleksibilno upravljanje za više kombinirano sučelje. Podržavaju različite načine kompenzacije nagiba osovine kako bi se osigurala točnost obrade.
Upravljanje za obradu statistika dijelova i količine proizvodnje.

^{Parametar teorijskog rezanja}
