stroj za lasersko graviranje vlakana vlakna 10 metara dizajn tijela kućišta

detalji o proizvodu

Certifikacija: CE
Uvjeti plaćanja i slanja:
Minimalna količina narudžbe: 1Set
Cijena: Dogovor
Detalji pakiranja: 1 * 40GP spremnik
Vrijeme isporuke: 30 dana
Uvjeti plaćanja: L / C, D / A, T / T, D / P, Western Union

Detaljan opis proizvoda

primjena:	Sav metalni materijal	Debljina rezanja:	Upto 1 mm SS
Tip lasera:	Uvezen originalni laser za vlakna	Maksimalna debljina rezanja:	20mm / CS; 10mm / SS
Min.line širina:	0.1mm	Softver za upravljanje:	Cypcut
Podržani grafički format:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Naziv marke:
Ponavljanje točnosti:	+/- 0,03 mmol	Radna temperatura:	0 ° C do 45 ° C
Način hlađenja:	Hlađenje vodom	Laserski izvor:	IPG / Nlight / Raycus / max
Napon:	AC380V ± 10% 50 HZ (60HZ)	Područje rezanja:	3000x1500mm

primjena

Primjenjuje se za standardnu traku od nehrđajućeg čelika debljine 0,2 do 14 mm

Proizvod

Izrežite okrugli krug 100-800mm

Konfiguracija projekta

kodirati	Artikal
1	Sustav odlaganja otpada
2	Mehanička ruka
3	Laserski stroj za rezanje
4	Centralni električni upravljački ormar
5	Sustav hlađenja
6	Stroj za hranjenje

Specijalnost lasera

Laser izvor medija	Vlakno
Raspon rezanja (D * W)	10000 mm × 15000 mm
Z osovinski hod	250 mm
Maks. brzina pozicioniranja	120 m / min
X, Y osovina maks. ubrzati brzinu	1,0 g
Rashladni oblik	Vodeno hlađenje
Laserska valna duljina	1070nm
Izlazna snaga laserskog izvora	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Nije obavezno)
Min. rezni jaz	≤ 0,1 mm
Točnost pozicioniranja X, Y i Z osovina	± 0,03 mm
Ponovljena točnost pozicioniranja X, Y i Z osovina	± 0,01 mm
Debljina reznog materijala (prema materijalu)	0,2 - 25 mm
Model vozača	Uvezen servo motor
Potreba za napajanjem	380 V, 50/60 Hz
Radna temperatura	0-45 ℃
Kontinuirano radno vrijeme	24 sata
Težina stroja	Oko 12000 kg
Ukupna razina zaštite napajanja	IP54

Parametar laserskog rezanja

Sloj tokarilice izrađen je od cjelokupne konstrukcije zavarivanja, nakon žarenja nakon otklanjanja napona bile su gruba obrada i sekundarna obrada metala staranjem vibracijama, bolje rješavanje naprezanja uslijed zavarivanja, čime se znatno poboljšava stabilnost alatnog stroja.X, Y, Z osa prihvaća japanski servo motor, opremljen redukcijskim strojem za redukciju zupčanika i stalak za krutost, vrlo preciznom linearnom vodilicom, poput učinkovitog mehanizma prijenosa, učinkovito jamči točnost prijenosa; Stroj je opremljen automatskim uređajem za podmazivanje, područje rezanja ima iscrpljivanje prašine Uređaj, otpadni automobil na dnu područja rezanja, Mehaničko kretanje rezanja, održavanje rada luka loše punjenje, ne treba se vraćati u prvobitno stanje nakon jednokratnog kretanja rezanja, čime se štedi puno vremena, brzina rezanja znatno se poboljšala. Proračunom se ovim poboljšanjem može poboljšati učinkovitost više od 15% rezanja.

Pomicanjem kontrole kretanja kreveta lancem pokretanim servo motorom, površina kreveta sastoji se od bakrenog i aluminijskog poklopca cilindra, bakrena kapa može učinkovito smanjiti ogrebotinsku ploču, smanjiti troškove zamjene.

Skupljanje, odmatanje, ispravljanje, unošenje parametara uređaja

Kodirati	Izvođenje	Parametar	Napomena
1	maksimalna težina zavojnice svitka	10T (maks)
2	Širina zavojnice	200mm-1300mm
3	Debljina zavojnice	0.3mm-1.5mm
4	unutarnji promjer valjka	Ø460-530mm
5	vanjski promjer valjka	Ø1300mm (maks)
6	brzina proizvodne linije	20m / min
7	način učitavanja	utovar automobila
8	Metoda zatezanja	hidraulička distenzija
9	metoda kočenja	Pneumatska disk kočnica
10	Kontrola hranjenja	električna indukcija
11	odmotati	regulacija frekvencije
12	Nosač; Materijal s kofretom	automatski
13	uređaj za prešanje	Automatski
14	Ravan valjak	gore 11 dolje 12
15	pinch roll	1set
16	pritoka	pinch valjak
17	Vozač hranilice	servo motor

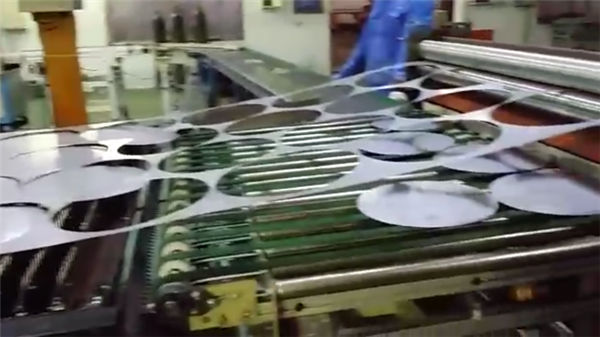

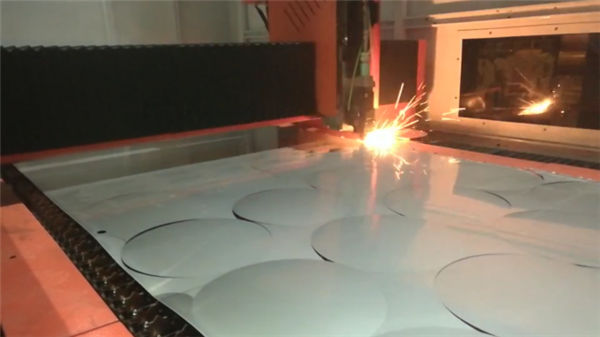

Uzorci rezanja: (priložene fotografije su za referencu, molimo kontaktirajte nas za detalje video)

Rezanje uzoraka

Usluga pretprodaje

1. Besplatno rezanje uzoraka,
Za besplatno rezanje / testiranje uzoraka pošaljite nam svoju CAD datoteku, ovdje ćemo napraviti rezanje i snimiti video koji će vam pokazati rezanje ili poslati uzorak da provjerimo kvalitetu rezanja.
2. Prilagođeni dizajn stroja
Prema kupčevoj aplikaciji, naš stroj možemo u skladu s tim pregledati radi udobnosti i velike proizvodne učinkovitosti.

Servis nakon prodaje

A. Stroju će se isporučiti videozapis za obuku i korisnički priručnik na engleskom jeziku za instalaciju, rad, održavanje i rješavanje problema, a dat će i tehnički vodič putem e-pošte, faksa, telefona, skypea….
B. Nudimo tehničara na mjestu kupca radi instalacije i obuke, kupac pokrije vize, kartu, troškove života.
C. Kupac može doći u našu tvornicu na obuku. Nudit ćemo obuku za instalaciju, rad, uklanjanje problema sa strojevima i održavanje.
Tijekom obuke u našoj radionici, nudimo besplatan trening i troškove života za 7 dana, ograničite 2 osobe.

garancija

a) .1Godina cijelog stroja (pregovara se od umjetne štete.).
b) .Laser izvor 2 godine jamstva
c). Dugotrajno održavanje i opskrba rezervnim dijelovima
d). Besplatna obuka operativnih djelatnika. (inženjer može otići u inozemstvo po dogovoru.)

Pitanja

P1: Kako mogu dobiti najbolji stroj za mene?
Možete nam reći svoj radni materijal, detaljni rad po slici ili vedio kako bismo mogli prosuditi može li naš stroj zadovoljiti vaše potrebe ili ne. Tada vam možemo dati najbolji model ovisi o našem iskustvu.

P2: Ovo je prvi put da koristim ovakav stroj, je li lako upravljati?
Poslat ćemo vam priručnik i voditi vedio na engleskom jeziku, može vas naučiti kako upravljati strojem. Ako i dalje ne možete naučiti kako ga koristiti, možemo vam pomoći softverom za internetsku pomoć "Teamviewer". Ili možemo razgovarati telefonom, e-poštom ili na druge načine kontaktiranja.

P3: Ako stroj ima problema na svom mjestu, kako mogu učiniti?
Možemo vam poslati besplatne dijelove u jamstvenom roku ako strojevi imaju problema s "normalnom uporabom".

P4: Slažete li pošiljku za strojeve?
Da, dragi cijenjeni kupci, za FOB ili CIF cijenu dogovorit ćemo pošiljku za vas. Za cijenu EXW, klijenti moraju organizirati pošiljku sami ili od svojih agenata.
