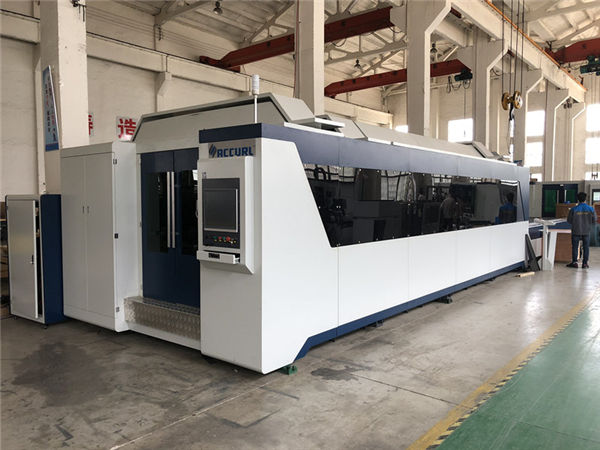

stroj za lasersko rezanje kvadratnih cijevi velike brzine

stroj za lasersko rezanje kvadratnih cijevi velike brzine

detalji o proizvodu


Certifikacija: CE
Uvjeti plaćanja i slanja:
Minimalna količina narudžbe: 1Set
Cijena: Dogovor
Detalji pakiranja: 1 * 40GP spremnik
Vrijeme isporuke: 30 dana
Uvjeti plaćanja: L / C, D / A, T / T, D / P, Western Union

Detaljan opis proizvoda


primjena ::Sav metalni materijalDebljina rezanja:SS Upto 12mm, MS Upto 22cm
Tip lasera ::Uvezen originalni laser za vlaknaMaksimalna debljina rezanja:20mm / CS; 10mm / SS
Min.line širina:0.1mmSoftver za upravljanje ::Cypcut
Podržani grafički format ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTNaziv robne marke ::TAIYI LASER
Ponavljanje točnosti:+/- 0,03 mmolRadna temperatura::0 ° C do 45 ° C
Način hlađenja:Hlađenje vodomLaserski izvor:IPG / Nlight / Raycus / max
Napon::AC380V ± 10% 50 HZ (60HZ)Područje rezanja:ø40-ø200 X 6000mm



Prednost stroja za laserske vlakna


1.Kompaktna struktura, mala površina poda.

2. Stabilnost i pouzdanost sustava svjetlosnih staza i upravljačkog sustava.

3.Visoke performanse i niski operativni troškovi, poznati IPG vlaknasti laser s više od 100 tisuća sati životnog ciklusa.

4.Više kvaliteta i učinkovitost rezanja, brzina rezanja je do 15 m / min, s izgledom i lijepom reznom oštricom.

5.Veliki precizni servo motori, vodeći vijci i vodeći putevi kod poznatih marki osiguravaju učinkovitost i preciznost, uvelike povećavajući stabilnost i pouzdanost.

Značajka i imovina


Prihvaćajući svjetski poznati izvor lasera iz laserskih vlakana i američkog laserskog rezača i dinamički fokusni sustav USA Laser Mech, može precizno i velikom brzinom rezati i bušiti različite metalne materijale.
Budući da se laser prenosi vlaknima, nije potrebno održavati ili prilagođavati lasersku optičku putanju. To uvelike smanjuje broj grešaka na strojevima i produžuje radni vijek.
Područje rezanja velikog formata udovoljava zahtjevima različitih vrsta obrade metala.

Budući da se laser prenosi vlaknima, nije potrebno održavati ili prilagođavati lasersku optičku putanju. To uvelike smanjuje broj grešaka na strojevima i produžuje radni vijek.
Budući da se laser prenosi vlaknima, nije potrebno održavati ili prilagođavati lasersku optičku putanju. To znatno smanjuje broj grešaka na strojevima i produžuje radni vijek.

Specifikacija


Model6000GA
Laser izvor medijaVlakno
Promjer rezanja40-200mm
Z osovinski hod250 mm
Maks. brzina pozicioniranja120 m / min
X, Y osovina maks. ubrzati brzinu1,0 g
Rashladni oblikVodeno hlađenje
Laserska valna duljina1070nm


Izlazna snaga laserskog izvora



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Nije obavezno)

Min. rezni jaz≤ 0,1 mm
Točnost pozicioniranja X, Y i Z osovina± 0,03 mm
Ponovljena točnost pozicioniranja X, Y i Z osovina± 0,01 mm
Debljina reznog materijala (prema materijalu)0,2 - 25 mm
Model vozačaUvezen servo motor
Potreba za napajanjem380 V, 50/60 Hz
Radna temperatura0-45 ℃
Kontinuirano radno vrijeme24 sata
Težina strojaOko 12000 kg
Ukupna razina zaštite napajanjaIP54

Referentna tablica debljine rezanja


Laserska snagaMaksimalna debljina rezanja
Ugljični čelik (mm)Nehrđajući čelik (mm)Aluminij (mm)mesing

(Mm)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Gore navedeni parametar samo za referencu



Rezni materijali


Vlaknast laser može rezati sve vrste obojenih metala, poput bakra, aluminija, ovog visoko reflektirajućeg materijala i volframa, također može rezati nehrđajući čelik, ugljični čelik, mangan čelik, pocinčani lim, aluminijsku ploču od aluminijske ploče od zlata i ostale rijetke metali.

Primjena industrije


Pogodno za nehrđajući čelik, čelični čelik, legirani čelik, bakar, mesing, čelik, pocinčani čelik, legure nikla titana, metalne legure nikla kroma i metalne legure titana

Primjena stroja za lasersko rezanje vlakana:

rezanje metala, proizvodnja električnih prekidača, zrakoplovstvo, prehrambeni strojevi, tekstilni strojevi, strojevi za inženjering, proizvodnja lokomotiva, poljoprivredni i šumarski strojevi, proizvodnja dizala, specijalna vozila, kućanski aparati, alati, obrada, IT proizvodnja, strojevi za proizvodnju nafte, strojevi za hranu, dijamantni alati , zavarivanje, zavarivanje, metalni materijali, oglašavanje ukrasa, laserska obrada površina stranih usluga obrade, kao što su sve vrste strojeva u industriji za obradu.

Detaljne slike






Ime:Tijelo i pribor stroja

a.600 ℃ toplinska obrada, 24-satno hlađenje u peći, precizno zavarivanje CO2, kako bi se osiguralo 20-godišnje korištenje bez deformacija.
b.Sinkrone X / Y / Z osi: Z-os može imati 150 mm, pogodno za rezanje mnogih različitih vrsta metalnih limova.
c.Visoka kvaliteta jamči mu trajnost i lakše održavanje.

Ime:AC servo motor i vozač

Uvoženi servo motor (osa Y koju pokreću dva servo motora) zajedno s sofisticiranim planetarnim reduktorom osigurava stabilan, precizan i pouzdan pogon.





Ime:Precizni linearni vodiči

Napredni sustav rezanja, laserski pogon i servo kretanje savršeno odgovaraju jedni drugima, uvezeni sustav visoke preciznosti zupčanika i pogonskog sustava, dvostruki radni stol za zamjenu, kako bi se osigurala veća brzina i preciznost obrade.

Ime:Rezna glava



Beskontaktna glava za rezanje ima funkciju automatskog praćenja visine i protuudara, što uvelike poboljšava brzinu rezanja, glatkoću i točnost rezanja pod istom izlaznom snagom. Jednom riječju, učinkovitost rezanja može se povećati.





Ime:Laserski izvor

velika brzina, vrlo precizna linija rezanja i smo

Rezanje uzoraka


Usluga pretprodaje


1. Besplatno rezanje uzoraka,

Za besplatno rezanje / testiranje uzoraka pošaljite nam svoju CAD datoteku, ovdje ćemo napraviti rezanje i snimiti video koji će vam pokazati rezanje ili poslati uzorak da provjerimo kvalitetu rezanja.

2. Prilagođeni dizajn stroja

Prema kupčevoj aplikaciji, naš stroj možemo u skladu s tim pregledati radi udobnosti i velike proizvodne učinkovitosti.



Servis nakon prodaje


#. U obradi proizvodnje naši profesionalni tehnički inženjeri pregledavaju obradu kako bi osigurali kvalitetu proizvoda
#. Svaki stroj mora se testirati prije isporuke u trajanju od 8 sati, svi su apsolutno kvalificirani.
#. 18 mjeseci jamstva za cijeli stroj.
#. Glavni problemi (isključujući potrošni materijal) bez problema se mijenjaju
tijekom jamstvenog roka.
#. Doživotno održavanje bez naknade.
#. Potrošne dijelove pružit ćemo po agencijskoj cijeni kada vam je potrebna zamjena.
#. Stroj je podešen prije isporuke.
#. Naše osoblje može biti poslano vašoj tvrtki da ga instalira ili prilagodi ako je potrebno

garancija


a) .1Godina cijelog stroja za lasersko rezanje vlakana. (Pregovara se o ljudskoj šteti.).
b) .Laser izvor 2 godine jamstva
c). Dugotrajno održavanje i opskrba rezervnim dijelovima
d). Besplatna obuka operativnih djelatnika. (inženjer može otići u inozemstvo po dogovoru.)

Pitanja


P1: Kako mogu dobiti najbolji stroj za mene?
Možete nam reći svoj radni materijal, detaljni rad po slici ili vedio kako bismo mogli prosuditi može li naš stroj zadovoljiti vaše potrebe ili ne. Tada vam možemo dati najbolji model ovisi o našem iskustvu.

P2: Ovo je prvi put da koristim ovakav stroj, je li lako upravljati?
Poslat ćemo vam priručnik i voditi vedio na engleskom jeziku, može vas naučiti kako upravljati strojem. Ako i dalje ne možete naučiti kako ga koristiti, možemo vam pomoći softverom za internetsku pomoć "Teamviewer". Ili možemo razgovarati telefonom, e-poštom ili na druge načine kontaktiranja.

P3: Ako stroj ima problema na svom mjestu, kako mogu učiniti?
Možemo vam poslati besplatne dijelove u jamstvenom roku ako strojevi imaju problema s "normalnom uporabom".

P4: Slažete li pošiljku za strojeve?
Da, dragi cijenjeni kupci, za FOB ili CIF cijenu dogovorit ćemo pošiljku za vas. Za cijenu EXW, klijenti moraju organizirati pošiljku sami ili od svojih agenata.
