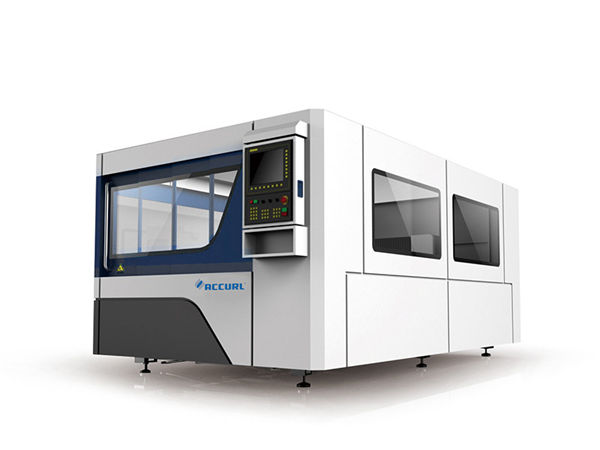

debljina rezanja laserskog metala za vlakna

debljina rezanja laserskog metala za vlakna

detalji o proizvodu


Certifikacija: CE
Uvjeti plaćanja i slanja:
Minimalna količina narudžbe: 1Set
Cijena: Dogovor
Detalji pakiranja: 1 * 40GP spremnik
Vrijeme isporuke: 30 dana
Uvjeti plaćanja: L / C, D / A, T / T, D / P, Western Union

Detaljan opis proizvoda


primjena ::Sav metalni materijalDebljina rezanja:SS Upto 12mm, MS Upto 22cm
Tip lasera ::Uvezen originalni laser za vlaknaIme:Laserski stroj za rezanje vlakana
Min.line širina:0.1mmPodržani grafički format ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Maksimalno ubrzanje:1GPonavljanje točnosti:+/- 0,03 mmol
Radna temperatura::0 ° C do 45 ° CNačin hlađenja:Hlađenje vodom
Težina (kg):8600Napon::AC380V ± 10% 50 HZ (60HZ)
Područje rezanja:3000x1500mmProizvod:Strojevi za lasersko rezanje vlakana u debljini SS Upto 12mm, 3000x1500mm

Prednost stroja za lasersko rezanje vlakana


1. Izvrsna kvaliteta staze: Manja laserska točka i visoka radna učinkovitost, visoka kvaliteta.
2. Velika brzina rezanja: brzina rezanja je 2-3 puta veća od iste snage stroja za lasersko rezanje CO2.
3. Stabilan rad: usvojite vrhunske svjetske lasere za uvoz vlakana, stabilni pe
brzina, ključni dijelovi mogu doseći 100 000 sati;
4. Visoka učinkovitost fotoelektrične pretvorbe: Usporedite s CO2 strojem za lasersko rezanje, stroj za lasersko rezanje vlaknima ima tri puta veću učinkovitost fotoelektrične pretvorbe.
5. Niski troškovi: Štedite energiju i čuvate okoliš. Stopa fotoelektrične pretvorbe iznosi do 25-30%. Mala potrošnja električne energije, iznosi samo oko 20% -30% tradicionalne CO2 mašine za lasersko rezanje.
6. Slabo održavanje: prijenos vlakana nije potreban reflektirajući objektiv, osim troškova održavanja;
7 Jednostavne operacije: prijenos vlakana, bez podešavanja optičke putanje.

Glavne karakteristike stroja za lasersko rezanje vlakana


1) Usvajanje svjetski poznatog njemačkog izvora laserskih vlakana Dlaser Fiber i USA Laser Mech rezne glave i
Dinamični fokusni sustav, može precizno rezati i bušiti metalne materijale različitih vrsta
i velike brzine.
2) Budući da se laser prenosi vlaknima, nije potrebno održavati ili podešavati optički put lasera.
To uvelike smanjuje broj grešaka na strojevima i produžuje radni vijek.
3) Prostor za rezanje velikog formata udovoljava zahtjevima različitih vrsta obrade metala.

Specifikacija


Laser izvor medijaVlakno
Raspon rezanja (D * W)3000 mm × 15000 mm
Z osovinski hod250 mm
Maks. brzina pozicioniranja120 m / min
X, Y osovina maks. ubrzati brzinu1,0 g
Rashladni oblikVodeno hlađenje
Laserska valna duljina1070nm


Izlazna snaga laserskog izvora



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Nije obavezno)

Min. rezni jaz≤ 0,1 mm
Točnost pozicioniranja X, Y i Z osovina± 0,03 mm
Ponovljena točnost pozicioniranja X, Y i Z osovina± 0,01 mm
Debljina reznog materijala (prema materijalu)0,2 - 25 mm
Model vozačaUvezen servo motor
Potreba za napajanjem380 V, 50/60 Hz
Radna temperatura0-45 ℃
Kontinuirano radno vrijeme24 sata
Težina strojaOko 8600 kg
Ukupna razina zaštite napajanjaIP54

Referentna tablica debljine rezanja


Laserska snagaMaksimalna debljina rezanja
Ugljični čelik (mm)Nehrđajući čelik (mm)Aluminij (mm)mesing

(Mm)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Gore navedeni parametar samo za referencu



Materijali za primjenu


Oprema za lasersko rezanje vlakana pogodna je za rezanje metala poput lima od nehrđajućeg čelika, tanke pločice od čelika, karbonskog čelika, ploče od legiranog čelika, opružnog čeličnog lima, željezne ploče, pocinčanog željeza, pocinčanog lima, aluminijske ploče, bakrenog lima, mesinganog lima, brončane ploče , Zlatna ploča, Srebrna ploča, Titanijska ploča, Metalna ploča, Metalna ploča, cijevi i cijevi, itd.

Primjena industrije


Strojevi za lasersko rezanje vlakana široko se koriste u proizvodnji bilborda, oglašavanja, natpisa, natpisa, metalnih slova, LED slova, kuhinjskog roba, reklamnih slova, obrade lima, metala, sastavnih dijelova i dijelova, željeznog materijala, šasije, regali i ormarića, obrade metala, metalna umjetnička oprema, rezanje ploča dizala, hardver, auto dijelovi, okvir naočala, elektronički dijelovi, natpisne pločice itd.

Detaljne slike




Ime:Tijelo i pribor strojaa.600 ℃ toplinska obrada, 24 sata hlađenja u pećnici, precizno zavarivanje CO2, kako bi se osiguralo 20 godina upotrebe bez deformacija.
b.Sinkrone X / Y / Z osi: Z-os može imati 150 mm, pogodno za rezanje mnogih različitih vrsta metalnih limova.
c.Visoka kvaliteta jamči mu trajnost i lakše održavanje.
Ime:AC servo motor i vozač Uvezen servo motor (Y-os pokreću dva servo motora), zajedno s sofisticiranim planetarnim reduktorom osigurava stabilan, precizan i pouzdan pogon.
Ime:Precizni linearni vodičiPoboljšani sustav rezanja, laserski pogon i servo kretanje savršeno se međusobno uklapaju, uvezeni sustav visoke preciznosti zupčanika i pogonski sustav, izmjenjivi dvostruki radni stol kako bi se osigurala veća brzina i preciznost obrade ..
Ime:Rezna glava

Beskontaktna glava za rezanje ima funkciju automatskog praćenja visine i protuudara, što uvelike poboljšava brzinu rezanja, glatkoću i točnost rezanja pod istom izlaznom snagom. Jednom riječju, učinkovitost rezanja može se povećati.

Ime:Laserska brzina, brza linija rezanja i glatka rezne ivice

Rezanje uzoraka


Trening


Postprodajna usluga, od obuke do instalacije stroja (3 načina):

1.Preporuka video i korisničkog priručnika na engleskom jeziku koji će se ponuditi za instalaciju, rad, održavanje i rješavanje problema te tehnički vodič koji se nudi e-poštom, faksom, telefonom / whatsapp / skype // i tako dalje, kada se susretnete neke probleme s instaliranjem, korištenjem ili podešavanjem.
2.Vaša tvrtka može dogovoriti tehnologa da dođe u našu tvornicu kako bi naučio osnovna znanja o opremi i osnovnim osnovama rada, dovoljno vremena za trening oko 3-5 dana, sadržaj obuke je sljedeći:
a) Uobičajeni trening softver za crtanje;
b) Postupci obučavanja i isključenja stroja;
c) Značaj parametara upravljačke ploče i softvera, postavka raspona parametara
d) osnovno čišćenje i održavanje stroja;
e) Uobičajeno rješavanje problema s hardverom;
f) Oprez rada.
3. Služba za podučavanje od vrata do vrata. viza, putni troškovi i smještaj snose kupce. Bolje je organizirati prevoditelja za oba naša inženjera tijekom razdoblja obuke. Vrijeme treninga: 3-5 dana.

garancija


a) .1Godina cijelog stroja (pregovara se od umjetne štete.).
b) .Laser izvor 2 godine jamstva
c). Dugotrajno održavanje i opskrba rezervnim dijelovima
d). Besplatna obuka operativnih djelatnika. (inženjer može otići u inozemstvo po dogovoru.)

Pakiranje i otprema


1.Naši drveni koferi su nakon obrade zaplinjavanjem. Ne treba pregledavanje drva, štedi vrijeme isporuke.
2.Svi su rezervni dijelovi stroja prekriveni nekim mekim materijalima, uglavnom korištenjem biserne vune.
Izbjegavajte sve štete koje bi se mogle dogoditi u postupku isporuke. Zatim ćemo pokriti plastičnim omotačem čvrsto, provjerite netaknuti prekrivene mekane materijale, izbjegavajući također vodootpornost i zaštitu od hrđe.
3.Najbolja je drvena futrola s fiksnom oplatom.
4.Dno drveno kućište sadrži čvrstu željeznu dizalicu, prikladnu za rukovanje i transport.
