detalji o proizvodu
Detaljan opis proizvoda

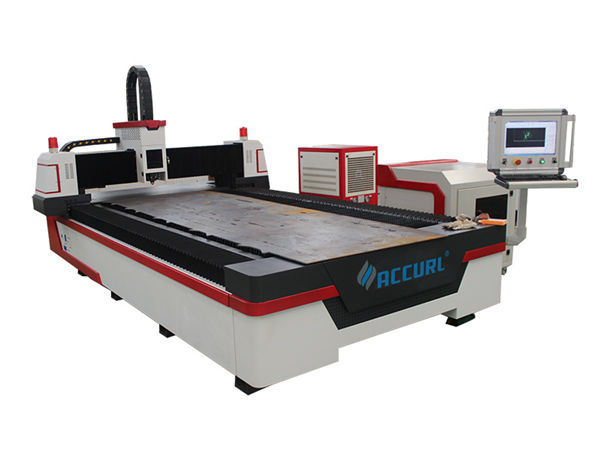

Ime proizvoda: | Potpuno zatvoreni stroj za lasersko rezanje vlakana | Vlaknasti laser: | 1000W |
---|---|---|---|
Radno područje: | 3000 * 1500mm | Točnost: | ± 0.03-0.05mm |
Napajanje: | 380V | jamstvo: | 1 godina |
Glavne značajke
Puni se pokrov može koristiti i za rezanje lima i strojeva za lasersko rezanje cijevi. Vlakna Maxphotonics laserski izvor, visoki precizni nosač i linearni vodič za prijenos.
Može rezati linije i rupe u različitim cijevima na različitim cijevima.
Može rezati nagnuti presjek na kraju cijevi.
Može se rezati cijev grana presijecana glavnom kružnom cijevi.
Može izrezati kvadratnu rupu, rupu u obliku struka i kružnu rupu na cijevi.
Može izrezati cijev.
Može rezati sve vrste grafike na površini kvadratne cijevi.
Može rezati metalne listove različitih veličina.
Može izrezati rupe na kutiji za oblikovanje.
Karakteristike
1, Velika brzina, velika preciznost, visoka učinkovitost i niski troškovi
2, Jednostavan za rad, optička staza vlakana, bez zamornog podešavanja na optičkoj putanji
3, Kompaktna struktura, dobro brtvljenje, snažno prilagodljiv promjenama u okolini.
4, Sa savršenim automatskim sustavom gniježđenja koji može uštedjeti vrijeme, uštedjeti materijale, omjer iskorištenja listova do 95%
Tehnički parametri
IZVOR LASERA | Maxphotonics LASER |
REZANJE GLAVE | RAYTOOLS BT-240 |
NAČIN VOŽNJE | DUALNI POGON |
PRIJENOS | TAIWAN APEX |
VODILICA | TAIWAN TPI |
SERVO MOTOR I VOZAČ | 4 SETOVI YASKAWA IZ JAPANA |
REDUCER | FRANCUSKI MOTOREDUCER |
HLAĐENJE VODE | TEYU |
KONTROLNI SUSTAV | CYPCUT IZ ŠANGAJA, KINA |
RAČUNALO | INDUSTRIJSKI RAČUNAR |
ZAHTJEVI ZA SNAGU | 3 FAZA AC 380V 50HZ |
BRUTO TEŽINA | 3.05MTS |
TERMINALNI RED | FRANCUSKA SCHNEIDER |
RELEJ | FRANCUSKA SCHNEIDER |
SOLENOIDNA VRIJEDNOST | SMC JAPAN |
PROPORCIJSKA VRIJEDNOST | JAPANESE SMC |
RADNA VELIČINA | 3000 * 1500 MM |
Dijelovi dodatne opreme
1.Visoki precizni vijak uvezeni CNC stroj za lasersko rezanje vlakana. Koristi Maxphotonics vlaknasti laser
Izvor laserskog vlakna je mali i lagan, što pomaže lako kretanje. Njegova zajamčena jednostavna integracija, stabilne performanse i dobra kvaliteta.
2. Posebna glava laserskog rezača cijevi s vlaknima i automatski sustav za praćenje.
Uzorci i primjena
Potpuno zatvoreni stroj za lasersko rezanje vlakana za metalne cijevi može se primijeniti za različite profile, uključujući okrugle cijevi, četvrtaste cijevi, pravokutne cijevi ili trokutaste cijevi itd., Od ugljičnog čelika, nehrđajućeg čelika itd .;
Pogodno za zrakoplovnu tehnologiju, proizvodnju zrakoplova, proizvodnju raketa, proizvodnju robota, proizvodnju dizala, proizvodnju brodova, rezanje lima, kuhinjski namještaj, elektroničke komponente, automobilske dijelove, cijevi za hlađenje i ventilaciju, znakove, metalnu i ostale metalne dijelove, industriju prerade, sport industrija.
