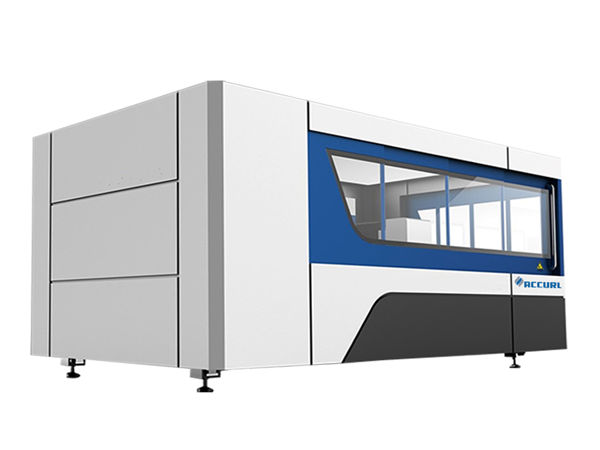

laserski rezač ploča od lima 3 osi za proizvodnju automobila

laserski rezač ploča od lima 3 osi za proizvodnju automobila

detalji o proizvodu


Certifikacija: CE
Uvjeti plaćanja i slanja:
Minimalna količina narudžbe: 1Set
Cijena: Dogovor
Detalji pakiranja: 1 * 40GP spremnik
Vrijeme isporuke: 30 dana
Uvjeti plaćanja: L / C, D / A, T / T, D / P, Western Union

Detaljan opis proizvoda


primjena ::Sav metalni materijalDebljina rezanja:SS Upto 12mm, MS Upto 22cm
Tip lasera ::Uvezen originalni laser za vlaknaMin.line širina:0.1mm
Podržani grafički format ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTMaksimalno ubrzanje:1G
Ponavljanje točnosti:+/- 0,03 mmolRadna temperatura::0 ° C do 45 ° C
Način hlađenja:Hlađenje vodomTežina (kg):4600
Napon::AC380V ± 10% 50 HZ (60HZ)Područje rezanja:3000x1500mm

Glavne značajke


1) Accurl stroj za lasersko rezanje s najvećom preciznošću u Kini, može rezati mali metalni dizajn bicikla veličine pola kovanice i savršeno izrezan 6 mm blag čelik, 120 rupa može se izrezati u roku jedne minute.
2) 600 ℃ toplinska obrada, 24 sata hlađenja u pećnici, mljevenje 8 metara, precizno zavarivanje CO2, kako bi se osiguralo 20 godina upotrebe bez deformacija.
3) Koristeći laserski dizajn integracije ormara, pokrijte mali prostor, uštedite prostor, minimalistički dizajn.
4) Scrap car simetrični dizajn, obje strane mogu očistiti otpad; Stavite stroj na romb nema zahtjeva za lijevu i desnu stranu; Pneumatski uređaj za dizanje kako bi se spriječilo grebanje materijala.
5) Posebno se koristi za rezanje čeličnog čelika 0,5-6 mm, nehrđajućeg čelika 0,5-5 mm, pocinčanog čelika, elektrolitičkog pocinčanog čeličnog lima, silikonskog čelika i drugih vrsta tankih metalnih limova.1000W može rezati aluminij od 3 mm i bakar od 2 mm.

Specifikacija


Laser izvor medijaVlakno
Raspon rezanja (D * W)3000 mm × 15000 mm
Z osovinski hod250 mm
Maks. brzina pozicioniranja120 m / min
X, Y osovina maks. ubrzati brzinu1,0 g
Rashladni oblikVodeno hlađenje
Laserska valna duljina1070nm


Izlazna snaga laserskog izvora



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Nije obavezno)

Min. rezni jaz≤ 0,1 mm
Točnost pozicioniranja X, Y i Z osovina± 0,03 mm
Ponovljena točnost pozicioniranja X, Y i Z osovina± 0,01 mm
Debljina reznog materijala (prema materijalu)0,2 - 25 mm
Model vozačaUvezen servo motor
Potreba za napajanjem380 V, 50/60 Hz
Radna temperatura0-45 ℃
Kontinuirano radno vrijeme24 sata
Težina strojaOko 8600 kg
Ukupna razina zaštite napajanjaIP54

Referentna tablica debljine rezanja


Laserska snagaMaksimalna debljina rezanja
Ugljični čelik (mm)Nehrđajući čelik (mm)Aluminij (mm)mesing

(Mm)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Gore navedeni parametar samo za referencu

Primjena industrije


Zrakoplovna tehnologija, raketa, avion, robot, dizalo, parobrod i proizvodnja automobila i industrija prerade metalnih dijelova za metalne ploče, reklama, kuhinjski pribor, bitni alat, hardver itd.

Detaljne slike




Ime:Tijelo i pribor strojaa.600 ℃ toplinska obrada, 24 sata hlađenja u pećnici, precizno zavarivanje CO2, kako bi se osiguralo 20 godina upotrebe bez deformacija.
b.Sinkrone X / Y / Z osi: Z-os može imati 150 mm, pogodno za rezanje mnogih različitih vrsta metalnih limova.
c.Visoka kvaliteta jamči mu trajnost i lakše održavanje.
Ime:AC servo motor i vozač Uvezen servo motor (Y-os pokreću dva servo motora), zajedno s sofisticiranim planetarnim reduktorom osigurava stabilan, precizan i pouzdan pogon.
Ime:Precizni linearni vodičiPoboljšani sustav rezanja, laserski pogon i servo kretanje savršeno se međusobno uklapaju, uvezeni sustav visoke preciznosti zupčanika i pogonski sustav, izmjenjivi dvostruki radni stol kako bi se osigurala veća brzina i preciznost obrade ..
Ime:Rezna glava

Beskontaktna glava za rezanje ima funkciju automatskog praćenja visine i protuudara, što uvelike poboljšava brzinu rezanja, glatkoću i točnost rezanja pod istom izlaznom snagom. Jednom riječju, učinkovitost rezanja može se povećati.

Ime:Laserska brzina, brza linija rezanja i glatka rezne ivice

Rezanje uzoraka


Trening


Postprodajna usluga, od obuke do instalacije stroja (3 načina):
1.Preporuka video i korisničkog priručnika na engleskom jeziku koji će se ponuditi za instalaciju, rad, održavanje i rješavanje problema te tehnički vodič koji se nudi e-poštom, faksom, telefonom / whatsapp / skype // i tako dalje, kada se susretnete neke probleme s instaliranjem, korištenjem ili podešavanjem.
2.Vaša tvrtka može dogovoriti tehnologa da dođe u našu tvornicu kako bi naučio osnovna znanja o opremi i osnovnim osnovama rada, dovoljno vremena za trening oko 3-5 dana, sadržaj obuke je sljedeći:
a) Uobičajeni trening softver za crtanje;
b) Postupci obučavanja i isključenja stroja;
c) Značaj parametara upravljačke ploče i softvera, postavka raspona parametara
d) osnovno čišćenje i održavanje stroja;
e) Uobičajeno rješavanje problema s hardverom;
f) Oprez rada.
3. Služba za podučavanje od vrata do vrata. viza, putni troškovi i smještaj snose kupce. Bolje je organizirati prevoditelja za oba naša inženjera tijekom razdoblja obuke. Vrijeme treninga: 3-5 dana.

garancija


a) .1Grada cijelog stroja za stroj za lasersko rezanje metalnih vlakana.
b) .Laser izvor 2 godine jamstva
c). Dugotrajno održavanje i opskrba rezervnim dijelovima
d). Besplatna obuka operativnih djelatnika. (inženjer može otići u inozemstvo po dogovoru.)

Pakiranje i otprema


1.Naši drveni koferi su nakon obrade zaplinjavanjem. Ne treba pregledavanje drva, štedi vrijeme isporuke.
2.Svi su rezervni dijelovi stroja prekriveni nekim mekim materijalima, uglavnom korištenjem biserne vune.
Izbjegavajte sve štete koje bi se mogle dogoditi u postupku isporuke. Zatim ćemo pokriti plastičnim omotačem čvrsto, provjerite netaknuti prekrivene mekane materijale, izbjegavajući također vodootpornost i zaštitu od hrđe.
3.Najbolja je drvena futrola s fiksnom oplatom.
4.Dno drveno kućište sadrži čvrstu željeznu dizalicu, prikladnu za rukovanje i transport.
