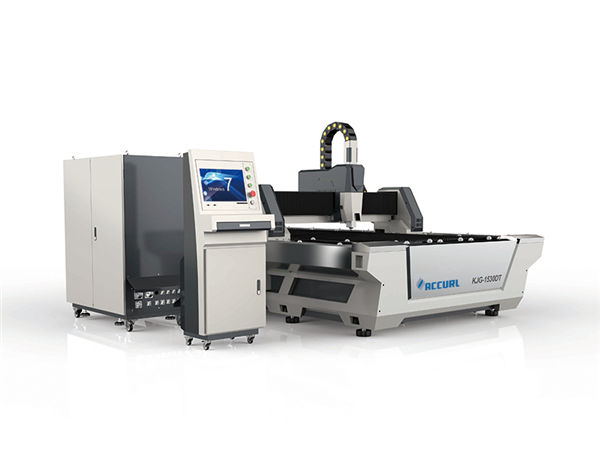

kompaktni dizajn industrijski stroj za lasersko rezanje velika brzina rezanja 380v

kompaktni dizajn industrijski stroj za lasersko rezanje velika brzina rezanja 380v

detalji o proizvodu


Potvrda: CE / FDA
Uvjeti plaćanja i slanja:
Minimalna količina narudžbe: 1 SET
Cijena: USD po SET
Pojedinosti o ambalaži: Drvena kutija sa željeznim remenom za vezanje
Vrijeme isporuke: 20-30 radnih dana
Uvjeti plaćanja: T / T, L / C, Western Union
Sposobnost snabdijevanja: 2000 jedinica godišnje

Detaljan opis proizvoda


Tip lasera:Fiber laserski izvorPodručje rezanja:Promjer 20-200mm
Način hlađenja:Hlađenje vodomprimjena:Primjenjivi materijal
Radni napon:380V / 50HzNačin fokusiranja:Slijedite i automatski prilagodite fokus
Način prijenosa:Oprema i nosačLaserska snaga:500W 1000W 2000W 4000W
Maksimalno opterećenje radnog stola:1000kgsX / Y Sjekira osi:0,05 / 1000mm
Brzina rezanja:0-60000mm / minKlasa:Laser klase 4

Opis proizvoda


Tip laseraVlaknasti laser
Laserski brendIPG / Maxphotonics
Laserska snaga500 W (opcija 1000 W / 2000 W / 4000 W)
Radno područje1500mmX3000mm 1300x2500mm Opcionalno
Radni stolFiksni radni stol
Kontrolni sustavPMAC servo upravljanje s potpunom zatvorenom petljom
Način vožnjeVožnja s dvostrukim stupnjem prijenosa
Brzina mirovanja / brzina obrade72m / min / 36m / min
Točnost pozicioniranja0.05mm
Sustav zaštiteZaštita kućišta
Laserska glavaPrecitec / Laser Mech
NapajanjeAC220V ± 5% 50 / 60Hz / AC380V ± 5% 50 / 60Hz
Ukupna snaga7KW-11KW
Podni prostor5,6mX3,2m (fiksni stol)
Standardna kolokacijaSoftver za gniježđenje metala, dvotlačni plinski put iz 3 vrste izvora plina, dinamički fokus, daljinski upravljač itd.

Specifikacija detalja o rezanju cijevi


Duljina rezanja6000mm
Promjer20mm-200mm
Min preostali materijal250mm
X os230mm
Y os6500mm
Z osi175 mM
Točnost položaja0.05mm
Točnost repozicije0,03 mmol
Maksimalna brzina kretanja za X osi40m / min
Maksimalna brzina kretanja za Y osi500mm / s
Ubrzanje1 G
Veličina (L * W + H)12000 * 1800 * 2400mm
Težina3800kg

Glavne karakteristike


• Kompaktan dizajn koji olakšava širok izbor primjena.
• CNC s funkcijom laserskog upravljanja.
• Resonator sa reflektirajućim senzorima.
• Jednostavan program za komade i rezne planove s automatski prilagođenom brzinom doziranja i izlaznom snagom za svaki komad, koristeći CNC.
• Vrlo dinamična oprema.
• Kruta čvrstoća: visoki prijenos čvrstoće zbog stabilnosti konstrukcije.
• Trajnost: zatvoreni pokretači.
• Pristupačnost: usluga rezervnih dijelova
• Primjene pogodne prvenstveno za rezanje nehrđajućih, ugljikovih, aluminijskih, titanijskih i većine obojenih metala
• Opcije izvora napajanja laserskim vlaknima od 300 W do 3KW
• Vlakna nude smanjene potrebe za održavanjem i operativne troškove u usporedbi s CO2
• Položaj akumulacije <+/- 0,04 mm
• Japanski servo motori i pokretači
• Pogonski sustav Vijak s kugličnim vijkom u X-osi, četvrtasta šina Y-osi s zupčanikom i zupčanikom
• Radni napon: 380V, 50Hz / 60Hz
• 2 godine jamstva pokriva dijelove laserskih strojeva. Pitajte o našim izbornim produženjima jamstava

Prednost


1. Električni pokretački motor u rotacijskim uređajima slobodno podešava brzinu, Jednostavan rad, tihi buka, velika brzina vrtnje, velika preciznost.
2. Crta koja se presijeca može biti presječena. Najbolji izbor za cijevnu konstrukciju.
3.Uvezen visoko precizni uređaj za prijenos koji savršeno funkcionira sa servo sustavom, pa može osigurati preciznost i učinkovitost rezanja.
4. Izvrsna kvaliteta staze: Manja laserska točka i visoka radna učinkovitost, visoka kvaliteta.
5. Velika brzina rezanja: brzina rezanja je 2-3 puta veća od iste snage stroja za lasersko rezanje CO2.
6. Stabilan rad: usvojite vrhunske svjetske lasere za uvoz vlakana, stabilne performanse, ključni dijelovi mogu dostići 100.000 sati;
7. Visoka učinkovitost za fotoelektričnu pretvorbu: Usporedite s CO2 strojem za lasersko rezanje, stroj za lasersko rezanje vlaknima ima tri puta veću učinkovitost fotoelektrične pretvorbe.
8. Niski troškovi: Štedite energiju i čuvate okoliš. Stopa fotoelektrične pretvorbe iznosi do 25-30%. Mala potrošnja električne energije, iznosi samo oko 20% -30% tradicionalne CO2 mašine za lasersko rezanje.
9. Slabo održavanje: prijenos vlakana nije potreban reflektirajući objektiv, osim troškova održavanja;
10. Jednostavne operacije: prijenos vlakana, bez podešavanja optičke putanje.

Primjenjivi materijali

Koristi se uglavnom za rezanje ugljičnog čelika, silikonskog čelika, nehrđajućeg čelika, aluminijske legure, titanove legure, pocinčanog čeličnog lima, kiselih ploča, aluminijske cinkaste ploče, bakra i mnogih vrsta metalnih materijala za rezanje i tako dalje.

Primjenjiva industrija


Limovi, hardver, kuhinjski pribor, elektronički, automobilski dijelovi, staklo, reklama, zanat, rasvjeta, dekoracija, nakit itd.
Primjenjivi materijal:
Specijalno za čelični čelik, nehrđajući čelik, pocinčani čelik, legura, titanijum, aluminij, mesing, bakar i druge metalne ploče
