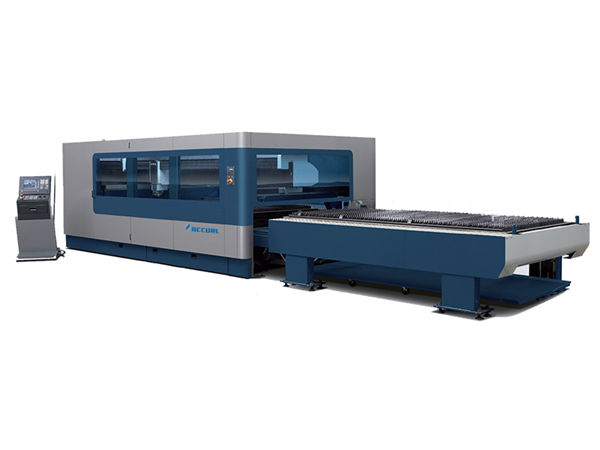

automatska mašina za lasersko rezanje s CNC vlaknima

automatska mašina za lasersko rezanje s CNC vlaknima

detalji o proizvodu


Certifikacija: CE, ISO 9000
Uvjeti plaćanja i slanja:
Minimalna količina narudžbe: 1 SET
Cijena: Dogovor
Detalji pakiranja: drveni paket
Vrijeme isporuke: 15 - 30 radnih dana
Uvjeti plaćanja: T / T, Western Union, MoneyGram
Sposobnost snabdijevanja: 1000 jedinica mjesečno

Detaljan opis proizvoda


Ime proizvoda:Laserski stroj za rezanje ploča i cijeviTip lasera:Fiber laserski
Laserska snaga:800W / 1000 W / 2000W / 4000wjamstvo:12 mjeseci
Servis nakon prodaje:Inženjeri u inozemstvuTežina:3000 kg
Softver za upravljanje:CypcutCNC ili ne:DA
Primjenjivi materijal:Metalna cijev i metalna pločaNapajanje:AC380V ± 5% 50 / 60Hz (trofazna)

Opis proizvoda


Mi prihvaćamo najsofisticiraniji vlaknasti laser N-light / IPG, kombinirajući samo-dizajnirani Gantry CNC stroj i visoko zavarivanje tijela. Nakon visokotemperaturnog žarenja i precizne obrade velikog CNC glodalice, on ima dobru krutost i stabilnost s uvezene velike preciznosti i velike brzine, linearni vođski pogon, brzi servo motor. Aluminijska greda, napredni postupak toplinske obrade, velika čvrstoća i mala težina , dobra krutost. Uglavnom je za rezanje cijevi ispod 20 mm metala velikom brzinom i velikom preciznošću. Vlaknasti laser ima niz prednosti, kao što su visoka kvaliteta snopa, velika svjetlina, visoke stope pretvorbe, bez održavanja, stabilan i pouzdan rad niskih troškova i malih dimenzija itd. Rezanje zračnim potiskom najnaprednija je razina laserskog rezanja , koji je posebno pogodan za precizno rezanje od nehrđajućeg čelika, ugljičnog čelika, legura, mesinga, bakra, titana i ostalih metalnih materijala. Široko se koristi u metalnim proizvodima, biciklima, metalnom namještaju, fitnes opremi, sportskoj opremi, poljoprivrednim strojevima, policama za prikaz, protupožarnoj kontroli.

Značajka stroja


1. Dizajn dvostrukih električnih stezaljki i dvostrukih servo motora, primjenjuju se na reznu cijev kao okrugle, kvadratne, pravokutne cijevi, ovalne cijevi, I-zrake, itd.
2. Pneumatski kotačić koji podržava nosač osigurava stabilnost okretanja tijekom rezanja.
3. Laserski izvor visokih performansi i stabilan operativni sustav koji postižu najbolji učinak rezanja.
4. Stroj posjeduje savršen sustav hlađenja, sustav podmazivanja i sustav za uklanjanje prašine, kako bi se osiguralo njegovo stabilno, učinkovito i trajno djelovanje.
5. Stroj se može koristiti za rezanje različitih metala izvrsne i stabilne kvalitete rezanja.
6. Sa specijaliziranim CAD / CAM softverom za automatsko programiranje i softverom za automatsko gniježđenje moguće je maksimalno uštedjeti sirovine.
7. Pristup CNC sustavu putem Ethernet sučelja omogućava komunikaciju i daljinsko nadgledanje tijekom postupka laserskog rezanja.

Tehnički parametri


Snaga laserskog vlakna: 800W, 1000W, 1500W, 2000W, 3000W 4000W (neobavezno)
Radna veličina: 3000 * 1500mm
X i Y točnost pozicioniranja: + -0,05 mm
Način prijenosa: uvoz njemačke Atlanta visoke preciznosti zupčanika i nosača s dvostrukim pogonskim strojem za lasersko rezanje

Laserska snaga800W 1000W 2000W 3000W
Laserski izvorIPG / N-LIGHT Maxphotonics vlaknasti laserski rezonator
Obrada cijevi / cijevi (Φ x L)Φ = 20-300mm, L = 6m, 8m, 12m (Φ = 20-300mm za opciju; L> 6m za opciju)
Kategorija cijevi / cijeviOkrugli, kvadratni, pravokutni, ovalni, okrugli struk, itd
Brzina okretanja120 okretaja / minuta
CNC kontrolaCypcut / Njemačka PA HI8000
Laserska glavaŠvicarski Raytools
NapajanjeAC380V ± 5% 50 / 60Hz (3 faza)
Ukupna električna snaga22KW
Točnost položaja± 0,03 mmol / m
Ponovite točnost položaja± 0,02
Maksimalna brzina položaja70m / min
Ubrzanje1g
Način programiranja crtanjeIzvoz izravno, Solidworks, Pro / e, UG itd
Težina stroja6.5-7.5T

Prednost stroja za lasersko rezanje vlakana


1. Izvrsna kvaliteta staze: Manja laserska točka i visoka radna učinkovitost, visoka kvaliteta.
2. Velika brzina rezanja: brzina rezanja je 2-3 puta veća od iste snage stroja za lasersko rezanje CO2.
3. Stabilan rad: usvojite vrhunske svjetske lasere za uvoz vlakana, stabilne performanse, ključni dijelovi mogu dostići 100.000 sati;
4. Visoka učinkovitost fotoelektrične pretvorbe: Usporedite s CO2 strojem za lasersko rezanje, stroj za lasersko rezanje vlaknima ima tri puta veću učinkovitost fotoelektrične pretvorbe.
5. Niski troškovi: Štedite energiju i čuvate okoliš. Stopa fotoelektrične pretvorbe iznosi do 25-30%. Mala potrošnja električne energije, iznosi samo oko 20% -30% tradicionalne CO2 mašine za lasersko rezanje.
6. Slabo održavanje: prijenos vlakana nije potreban reflektirajući objektiv, osim troškova održavanja;
7. Jednostavne operacije: prijenos vlakana, bez podešavanja optičke putanje.

Pojedinosti o stroju


Značajke automatskog utovarivača snopa cijevi
1.Automatski paketni utovarivač za mogućnost koja štedi rad i vrijeme utovara, postiže svrhu masovne proizvodnje
2. Okrugle cijevi, pravokutne cijevi i ostale cijevi mogu se u potpunosti automatizirati ukrcajem, bez ljudske intervencije.
3. Cijev drugih oblika može se umjetno poluautomski hraniti.
4.Max Loading Bundle 800 * 800mm
5.Max Težina paketa 2500kg
6. Okvir za podršku trake za lako uklanjanje
7. Automatski se podižu cijevi
8.Automatsko odvajanje i automatsko poravnavanje
9.Robotično punjenje ruku i točno hranjenje

Automatski uređaj za prikupljanje:
1. Automatsko podizanje potpore, primanje cijevi i otpadaka u koš
2. Podrška vizualne skale može brzo prilagoditi promjer nosača u skladu s promjerom cijevi
3. Uređaj za podizanje potpornog vizualnog mjerila štedi vrijeme hranjenja, osigurava koncentričnost, sprječava ljuljanje cijevi

Podesivi sustav potpore:
Rezanje cijevi različitih promjera, podesivim sustavom potpore za brzo i precizno pronalaženje koncentrirane cijevi i kandže, za postizanje brzog hranjenja, svrhe njege, štednje vremena postavljanja. Možete vam pomoći potpori steznika, smanjujući ljuljačku.

Integracijski krevet:
1.Kao cijeli krevet zavaren na ploči, cijele dužine 8 metara.
2.Iintegracijski krevet može bolje osigurati koncentričnost opreme, vertikalna, precizna ugradnja brza i učinkovita.
3.Citava struktura je kompaktna preciznosti.

3D korisničko sučelje:
1. Intuitivno sučelje, bolja kompatibilnost sa Solidworks, Pro / e, UG softverom, zgodan i jednostavan za rukovanje.
2. radikalno odstupanje od tradicionalnog CNC operativnog softverskog softverskog koda, složeni način rada.
3. Smanjite zahtjeve operatera.

Mrežna dijagnostička funkcija:
CypTube je primio servo povratnu funkciju rezne glave, lasera i ostalih komponenti, dostupan je na mreži za dijagnosticiranje točke neuspjeha.

Primjena proizvoda:
Primjena: Može rezati cijevi, cijevi i različite rezanje cijevi specijalnog oblika.
Promjer cijevi: 20-200mm
Duljina košenja: 6m / 4m itd
Debljina rezanja s 500W izvorima vlakana: 3 mm nehrđajući čelik, 6 mm ugljični čelik, 2 mm bakar, 2 mm aluminij itd., 2,5 mm pocinčana ploča itd.
