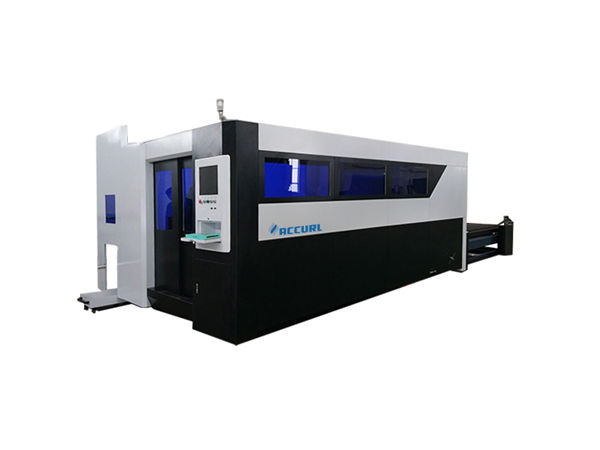

Stroj za lasersko rezanje vlakana od 500 W za ugljični čelik

Stroj za lasersko rezanje vlakana od 500 W za ugljični čelik

detalji o proizvodu


Certifikacija: CE
Uvjeti plaćanja i slanja:
Minimalna količina narudžbe: 1Set
Cijena: Dogovor
Detalji pakiranja: 1 * 40GP spremnik
Vrijeme isporuke: 30 dana
Uvjeti plaćanja: L / C, D / A, T / T, D / P, Western Union

Detaljan opis proizvoda


primjena ::Sav metalni materijalDebljina rezanja:SS Upto 3mm, čelik Upto 5mm
Tip lasera ::VlaknoCNC ili ne ::Da
Način hlađenja ::Hlađenje vodomSoftver za upravljanje ::Cypcut
Podržani grafički format ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTMjesto podrijetla::Kina
Broj modela::TY-3015DDDostavna usluga:Inženjeri na raspolaganju za servisiranje strojeva u inozemstvu
Ponavljanje točnosti:+ -0.03mmRadna temperatura::0 ° C do 45 ° C
Radna vlaga ::5%-95%Laserski izvor:Kineski ili uvezeni
Napon::AC380V ± 10% 50 HZ (60HZ)Područje rezanja:3000x1500mm
Proizvod:Stroj za lasersko rezanje od 500 W za karbonski čelik

Opis proizvoda


500W stroj za lasersko rezanje vlakna primjenjuje se za rezanje svih metala, posebno je pogodno za nehrđajući čelik, ugljični čelik, pocinčane ploče i tako dalje.
Naširoko koristi u proizvodima od lima, čelične konstrukcije, preciznih strojeva, auto dijelova, čaša, nakita,
natpisnu pločicu, reklamu, rukotvorine, elektroniku, igračke, ambalažu i ostale industrije

Tijelo stroja


1. Taiyijevo kućište stroja s čeličnom strukturom od 8 mm, termičkom obradom od 600,, precizno zavarivanje, kako bi se osiguralo 20-godišnje korištenje bez deformacija.
2. Nosači s lijevanjem iz magnezijevih legura, snažna stabilnost bez deformacija, brzo kretanje.
3. Sustav za pušenje visoke učinkovitosti s obje strane tijela stroja, jaka segmentirana prašina i skupljanje pušenja, umanjit će štetu radniku.
4. Uvezen precizni reduktor prirubnice i servo motor, Velika brzina rada.
5. 70 noževa i 6 kliznih šipki na strojnom stropu, s tijesnim noževima za smanjenje upozorenja stroja, klizne šipke koje rade s cilindrima za jednostavno postavljanje i preuzimanje listova.
6. Fleksibilna kutija za utovar može se otvoriti s prednje i obje strane što je pogodno za radno stanje stroja

Specifikacija


Laser izvor medijaVlakno
Raspon rezanja (D * W)3000 * 1500mm
Z osovinski hod250 mm
Maks. brzina pozicioniranja120 m / min
X, Y osovina maks. ubrzati brzinu1,0 g
Rashladni oblikVodeno hlađenje
Laserska valna duljina1070nm


Izlazna snaga laserskog izvora



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Nije obavezno)

Min. rezni jaz≤ 0,1 mm
Točnost pozicioniranja X, Y i Z osovina± 0,03 mm
Ponovljena točnost pozicioniranja X, Y i Z osovina± 0,01 mm
Debljina reznog materijala (prema materijalu)0,2 - 25 mm
Model vozačaUvezen servo motor
Potreba za napajanjem380 V, 50/60 Hz
Radna temperatura0-45 ℃
Kontinuirano radno vrijeme24 sata
Težina strojaOko 12000 kg
Ukupna razina zaštite napajanjaIP54

Primijenjeni materijali


Nehrđajući čelik, ugljični čelik, legirani čelik, silicijski čelik, proljetni čelik, galvanizirana ploča, kisela pločica, mesingana ploča, bakrena ploča, aluminijska ploča i dr.

Prednosti stroja za lasersko rezanje vlakana


1. Usporedite s tradicionalnim laserom, vlaknasti laser je zaštita okoliša:
2. Mnogo manja potrošnja energije: učinkovitost fotoelektrične pretvorbe vlakna lasera 15 puta veća od tradicionalnog lasera.
3. Viša kvaliteta laserske točke: laserski izvor s jednim modulom
4. Niža potrošnja: Rezervni dijelovi su samo zaštitna leća i mlaznica. Potrošnja električne energije od 6KW do 16KW s različitom snagom lasera.
5. Visoka automatizacija: Usvaja digitalnu kontrolu, izravno možemo uvoziti datoteke iz AUTO CAD-a u softver za rezanje, bilo koji artefakt može biti izrezan, osim toga postoji inteligentna funkcija umetanja, čime se u najvećoj mjeri mogu uštedjeti troškovi sirovina.
6. Visoka učinkovitost rezanja: Zahvaljujući prijenosnim svojstvima lasera, laserski stroj za rezanje opremio je mnoštvo setova CNC radnog stola za realizaciju numeričke kontrole. Trebate samo promijeniti CNC program za rezanje različitog oblika, kao i za dvodimenzionalno rezanje i trodimenzionalno rezanje.

Detaljne slike






Ime:Tijelo i pribor stroja

a.600 ℃ toplinska obrada, 24-satno hlađenje u peći, precizno zavarivanje CO2, kako bi se osiguralo 20-godišnje korištenje bez deformacija.
b.Sinkrone X / Y / Z osi: Z-os može imati 150 mm, pogodno za rezanje mnogih različitih vrsta metalnih limova.
c.Visoka kvaliteta jamči mu trajnost i lakše održavanje.

Ime:AC servo motor i vozač

Uvoženi servo motor (osa Y koju pokreću dva servo motora) zajedno s sofisticiranim planetarnim reduktorom osigurava stabilan, precizan i pouzdan pogon.





Ime:Precizni linearni vodiči

Napredni sustav rezanja, laserski pogon i servo kretanje savršeno odgovaraju jedni drugima, uvezeni sustav visoke preciznosti zupčanika i pogonskog sustava, dvostruki radni stol za zamjenu, kako bi se osigurala veća brzina i preciznost obrade.

Ime:Rezna glava



Beskontaktna glava za rezanje ima funkciju automatskog praćenja visine i protuudara, što uvelike poboljšava brzinu rezanja, glatkoću i točnost rezanja pod istom izlaznom snagom. Jednom riječju, učinkovitost rezanja može se povećati.





Ime:Laserski izvor

velika brzina, vrlo precizna linija rezanja i glatka rezna ivica



Rezanje uzoraka


Trening


Postprodajna usluga, od obuke do instalacije stroja (3 načina):
1.Preporuka video i korisničkog priručnika na engleskom jeziku koji će se ponuditi za instalaciju, rad, održavanje i rješavanje problema te tehnički vodič koji se nudi e-poštom, faksom, telefonom / whatsapp / skype // i tako dalje, kada se susretnete neke probleme s instaliranjem, korištenjem ili podešavanjem.
2.Vaša tvrtka može dogovoriti tehnologa da dođe u našu tvornicu kako bi naučio osnovna znanja o opremi i osnovnim osnovama rada, dovoljno vremena za trening oko 3-5 dana, sadržaj obuke je sljedeći:
a) Uobičajeni trening softver za crtanje;
b) Postupci obučavanja i isključenja stroja;
c) Značaj parametara upravljačke ploče i softvera, postavka raspona parametara
d) osnovno čišćenje i održavanje stroja;
e) Uobičajeno rješavanje problema s hardverom;
f) Oprez rada.
3. Služba za podučavanje od vrata do vrata. viza, putni troškovi i smještaj snose kupce. Bolje je organizirati prevoditelja za oba naša inženjera tijekom razdoblja obuke. Vrijeme treninga: 3-5 dana.
